Revisión del 12:44 7 jul 2022

1. Determinación de la Localización

Matriz de localización:

Se seleccionaron tres alternativas teniendo en cuenta principalmente la concentración del mercado consumidor y la facilidad para la obtención de los distintos recursos necesarios.

Factor Alternativa 1 Alternativa 2 Alternativa 2
Parque Chas - CABA San Martín - Buenos Aires Haedo - CABA
IRfp DRfa IRfp x DRfa DRfa IRfp x DRfa DRfa IRfp x DRfa
Medios de transportes 1 5 5 4 4 4 4
Disponibilidad de Mano de Obra especializada 2 5 10 4 8 4 8
Cercanía de la fuente de abastecimiento 3 3 9 3 9 3 9
Cercanía de Mercado 5 5 25 4 20 3 15
Factores Climáticos 4 5 20 5 20 5 20
Valor y disponibilidad de Terrenos 2 1 2 4 8 3 6
Topografía del Suelo 4 3 12 3 12 3 12
Posibilidad de Tratar los desechos l SI PA SI PA SI PA
Disponibilidad de energía Eléctrica 5 5 25 5 25 5 25
Existencia de otra infraestructura industrial 1 2 2 3 3 3 3
Comunicación 3 5 15 5 15 5 15
Disponibilidad de Parques Industriales 2 1 2 3 6 3 6
Condiciones sociales y culturales 3 5 15 4 12 4 12
Consideraciones Legales y Políticas 4 1 4 2 8 2 8
Sum 146 Sum 150 Sum 143

Se obtiene como resultado la localidad de San Martín - Buenos Aires. La misma dispone de todos los servicios necesarios, cuenta con cercanía a los proveedores y consumidores, así como variedad de medios de transporte y acceso rápido a Capital Federal y la Zona Norte de Buenos Aires donde se concentra la mayor cantidad de consumidores. Además, cuenta con una mayor disponibilidad de establecimientos para su renta y/o adquisición. El valor del metro cuadrado en esta localidad tiene un promedio de 1500 usd/m2.

2. Definición Técnica del Producto.

- Planos y/o Dibujos.

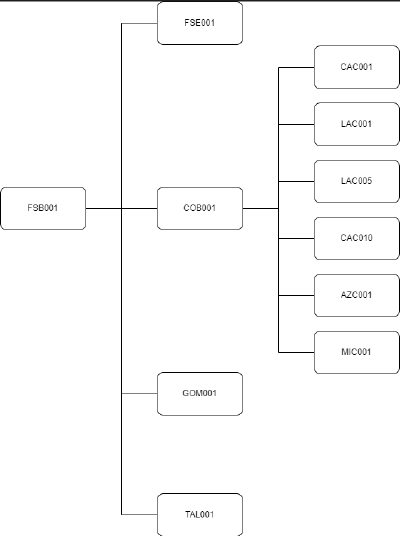

- Listado de Materiales (BOM).

- Especificaciones Técnicas.

- Normas Aplicables.

- Características condición del Producto.

- Plan de Ensayos.

- Acondicionamiento del Producto

FSB001: Fruto seco bañado (Pailado)

FSE001: Fruto seco (en este caso almendra)

COB001: Chocolate cobertura con leche

GOM001: Goma arábiga

TAL001: Talco

CAC001: Licor de cacao

CAC010: Manteca de cacao

LAC001 Leche entera en polvo

LAc005: Leche descremada en polvo

AZC001: Azucar comun

MIC001: otros ingredientes en pequeñas proporciones (Receta confidencial).

El producto a desarrollar serán frutos secos bañados en chocolate con leche

Para que el proceso productivo se aprobado por cualquier entidad gubernamental, debe estar regido por el código alimenticio argentino.

CAA Codigo Alimentcio Argentino. Ley 18284, declara vigente en todo el territorio de la República Argentina, con la denominación de Código Alimentario Argentino, las disposiciones higiénico-sanitarias, bromatológicas y de identificación comercial del Reglamento Alimentario aprobado por Decreto 141/1953.

Por otra parte, es útil para mantener un proceso estable que promueva las buenas prácticas, que el mismo se encuentre normalizado bajo normas ISO. En el caso de la industria alimenticia, la norma mas abarcativa es la ISO 22000

Certificación bajo norma ISO 22000. ISO 22000, establece los requisitos para cualquier organización en la cadena alimentaria y tiene por objeto garantizar que no hay eslabones débiles en la cadena de suministro de alimentos.

https://www.normas-iso.com/iso-22000/

3. Definición del Proceso de Producción.

- Diagrama de Flujo de Fabricación y Control. Cursogramas gráficos o analíticos. - Descripción de cada etapa del proceso productivo.

4. Determinación de las máquinas e instalaciones. Cálculos.

- Especificaciones técnicas de las máquinas (capacidades, tamaño de lotes, tiempos).  - Consumos de energía, agua y otros servicios.

- Mantenimiento y medios de control (máquinas, tareas, etc.). Descripción de los  sistemas de seguridad (incendios, accidentes, etc.)

- Cálculos de los ejercicios 1 a 5 de la Guía de Trabajos Prácticos.

1- BALANCE ANUAL DE MATERIAL. PRODUCCION SECCIONAL
Secciones operativas Alimentación Agregados Recuperables No recuperables Producciones seccionales
1 - Mezclador 7751 0 0 155 7596
2 - Pre refinado 7596 0 0 152 7444
3 - Refinado 7444 0 0 74 7370
4 - Concado 7370 0 74 74 7222
5 - Pailado 7222 28022 72 144 35028
Totales 7149 28022 146 600 35028
a) Volumen total ingresado, en la primera sección operativa: 7751 kg
b) Consumo real de materia prima: 35628 kg
c) Porcentaje de desperdicio operativo, en función de producción 2,13 %
d) Porcentaje de desperdicio real, en función de producción: 1,71 %
2- RITMO DE TRABAJO
Se trabaja con 1 equipo de trabajo fijo durante 5 días a la semana 1 turno diario de 8 hs. Los operarios descansan los sábados y domingos. El mantenimiento se realizará un día al mes. A los 365 días del año se descuentan 15 días de vacaciones, 12 días de mantenimiento y 10 días de feriados.
a) Horas activas/año de las máquinas operativas

días activos/año = 365 - 15 - 10 -12

328 días
horas activas/año = 328 días activos/año x 8 horas/día = 2624 horas
b) Horas/año trabajadas por cada operario
Al ser un solo turno y un solo equipo de trabajo, cada operario trabajará = 2624 horas
Turno de 9 a 18 hs
3- CAPACIDAD REAL ANUAL DE LA MAQUINARIA TIPO DE CADA SECCION OPERATIVA
Secciones Capacidad teórica / máquina x hora horas activas / año capacidad teorica/

máquina x año

rendimiento operativo % capacidad real / maquina x año
1 0,2 2624 524,8 90 472,32
2 0,2 2624 524,8 90 472,32
3 0,3 2624 787,2 85 669,12
4 0,3 2624 787,2 80 629,76
5 0,1 2624 262,4 85 223,04

5. Determinación de la evolución de las mercaderías.

- Tiempos de entrega y envió de las mercaderías.

- Tamaños y frecuencias de compras.

- Cálculos de los ejercicios 6 a 11 de la Guía.

6. Determinación del Personal.

- Organigrama de toda la empresa.

- Descripción de los Puestos de Trabajo.

- Calificación y Formación necesaria de los Operadores.

7. Listado de Equipos Auxiliares, Muebles y Útiles.

- Para todas las áreas de la empresa áreas (Producción, Administración y  Comercialización).

8. Anteproyecto de Planta.

- Plano de la Planta mostrando la distribución de las distintas áreas (Producción,  Administración y Comercialización).

- Plano mostrando el recorrido de los materiales.

9. Cronograma de ejecución (con los hitos de toma de decisiones, años negativos y las  voces que correspondan para el proyecto en particular).
