2016/Grupo4/DimensionamientoTecnico
Determinación de Localización.
1 Matriz de Localización
A los fines solicitados se analizan 3 posibles localizaciones para la planta/fabrica. El Peso como las calificaciones de cada localidad, fueron resultado de opinión experta. El Peso es la importancia relativa que tiene para la firma el factor evaluado, sumando 100 la totalidad de ellos. La Calificación, se hace entre los valores de 1 a 10 siendo mas importante cuando mas alto el valor entre ese rango. El resultado de la ponderación es el producto entre en Calificación y Peso para cada localidad, sumando el total de las Ponderaciones para poder hacer la determinación de la localidad mas conveniente acorde a los Factores evaluados. ( según el método del Libro de Chain Sapag - Preparación y Evaluación de Proyectos - 5ª Edición pag 209).
Según lo dicho en el párrafo precedente se obtiene la siguiente matriz de Método Cualitativo de Puntos que nos determina como localización la Ciudad de Buenos Aires por lograr mayor puntaje.
La actividad a desarrollar se implantara en la CABA, según resulta de la matriz de ponderacion de localizaciones realizada. Se constata con el Código de Planeamiento Urbano (CPU) (ley CABA 449 año 2000) donde se define el tejido urbano y la implantación de actividades permitidas. Así mismo, al figurar en dicho código, la misma no es contraria a la Ley 123 de Impacto Ambiental ya que es una actividad tipo "SRE" o Sin Relevante Efecto, por lo que nada hay en contrario para proyectar su localización en la CABA. Al mismo tiempo, como no se emplea transporte pesado, no debemos apegarnos para la localización a un área del tejido urbano que sea aledaña a la Red de Transito Pesado (Ley 216 año 1999).[1]
Sin embargo y a los fines prácticos y aunque no es preciso hacer una matriz de localización por ponderación (ya que se sabe que sera en la CABA) o por método de Brown & Gibson, si podemos mostrar opciones dentro del territorio de la ciudad, acorde a lo dictado por el CPU y según puede verse en el mapa interactivo del gobierno de la ciudad de Buenos Aires [2].
El CPU divide el territorio de la CABA en distritos y los identifica por código y color, según se puede ver en la imagen adjunta mas abajo. Así mismo y acorde a la sección 5 del CPU pag 85- que se adjunta- la actividad propuesta por nuestro proyecto se enmarca dentro de la "reparación de instrumentos musicales" y esta permitida con distintos FOS y FOT en los distritos que se detallan en la imagen y según se puede ver en el mapa tenemos amplia oferta de ubicación dentro de los distritos permitidos.
Como se puede ver, al estar dentro de las actividades permitidas por la Ley 123 y que figura en el CPU, no hay restricciones para el desarrollo de esta actividad dentro de las zonas permitidas dentro del territorio de la CABA.
Definición Técnica del Producto.
Guitarra criollas de madera en 4 colores disponibles, con posibilidad a ser personalizada en forma exclusiva por pedido del cliente.
Planos
Listado de Materiales
1 ‐ Placa de madera de Pino de 3mm de espesor
2 ‐ Liston de madera de Pino de 3”x3”
3 ‐ Cuerdas de guitarra criolla
4 ‐ Rollo de trastes
5 ‐ Cejilla
6 ‐ Clavijero
7 ‐ Funda
8 ‐ Vinilico de estampa
Listado de componentes:
1 ‐ Tapa delantera
2 ‐ Fondo
3 ‐ Fajas
4 ‐ Refuerzo faja
5 ‐ Zoque hembra
6 ‐ Puente
7 ‐ Zoque macho
8 ‐ Mastil
9 ‐ Diapason
10‐ Cuerdas (terminaciones)
11‐ Cejilla (terminaciones)
12 ‐ Trastes(terminaciones)
13 ‐ Clavijero(terminaciones)
14 ‐ Funda
Diagrama Arbóreo
Definición del Proceso de Producción.
Diagrama de Flujo de Fabricación y Control. Cursogramas Gráficos ó Analíticos del Proceso.
Listados de Medios de Fabricación y Control
Calificación y Formación de los Operadores
Todos los operadores de la planta seran capacitados por el operario 6 en el año 1.
El operario 5, encargado de planta, sera el señor Alberto Fernandez por decision del inversionista, el mismo conoce al detalle cada uno de los procedimientos a realizar. Ademas funcionara como franquero o suplente ante ausencias de operarios.
Puesto 1: Generador de Stocks
El operario conocerá:
- Las dimensiones de cada uno de los 5 tipos de stocks y del refuerzo faja
- Principios de funcionamiento y instrucciones de seguridad y limpieza de la sierra circular
- Instrucciones de uso correcto del metro y el calibre
- Tiempos de secado de cada una de las piezas involucradas en su puesto.
Operaciones:
1) Generación de Stock laser: Corte de placa de madera a las medidas del stock Laser por medio de metro, lápiz y sierra circular.
2) Generación de Stock zoque hembra: Corte de listón a las medidas del stock zoque hembra por medio de metro, lápiz, y sierra circular.
3) Generación de Stock zoque macho: Corte de listón a las medidas del stock zoque macho por medio de metro, lápiz, y sierra circular.
4) Generación de Stock puente: Corte de listón a las medidas del stock puente por medio de metro, lápiz, y sierra circular.
5) Generación del refuerzo faja: Corte de listón a las medidas del refuerzo faja por medio de metro, lápiz, y sierra circular.
6) Generación del Stock mango: Corte de liston y armado de stock a las medidas del stock mango por medio de metro, lápiz, sierra circular y pegamento.
Puesto 2: Operario Laser
El operario conocerá:
- Procedimiento de uso de laser de corte
- Potencias para grabado y para corte de madera y de vinilico.
- Principios de funcionamiento y instrucciones de seguridad y limpieza del laser de corte.
- Instrucciones de uso correcto del metro y el calibre
Operaciones:
1) Generación de Diapasón, Tapa, fajas, refuerzos y fondo: Colocación de Stock laser en laser de corte y grabado, inicio de programa de corte, retiro de pieza y desperdicios.
2) Generación de Estampa de funda: Corte de vinilo con tijera a las medidas 100mmx150mm. Colocación del recorte en laser de corte y grabado, inicio de programa de corte, retiro de estampa y desperdicios de la maquina y del vinilo.
Puesto 3: Operario CNC
El operario conocerá:
- Procedimiento de uso de CNC.
- Principios de funcionamiento y instrucciones de seguridad y limpieza del CNC.
- Instrucciones de uso correcto del metro y el calibre
Operaciones:
1) Generación de Zoque macho, Zoque hembra, mango y puente: Colocación de Stock correspondiente en CNC, inicio de programa de fresado, retiro de pieza y desperdicios.
Puesto 4: Ensamble
El operario conocerá:
- Procedimiento de uso de la dobladora.
- Principios de funcionamiento y instrucciones de seguridad y limpieza de la dobladora.
- Instrucciones de uso correcto del metro y el calibre
- Tiempos de secado de cada una de las piezas involucradas en su puesto.
Operaciones:
1) Doblado de fajas: Se coloca la faja doblada por el soporte central, y la base con mayor temperatura facilita el doblado de las fajas.
2) Ensamble1: Se coloca en el molde el fondo, los refuerzos fondo, las fajas, refuerzo faja y Zoque hembra y se adhieren con pegamento.
3) Ensamble 2: Se suma al ensamble1, la tapa y el puente y se adhieren con pegamento.
4) Ensamble 3: Se unen mango y zoque macho por medio de pegamento y mordazas.
5) Ensamble 4: Se unen el ensamble2, ensamble3 y diapasón por medio de pegamento y mordazas.
Puesto 5: Terminaciones
El operario conocerá:
- Procedimiento de uso de la agujereadora y la plancha.
- Procedimiento de trasteado.
- Principios de funcionamiento y instrucciones de seguridad y limpieza de la agujereadora y la plancha.
- Instrucciones de uso correcto del metro y el calibre
Operaciones:
1) Trasteado: Se cortan los trastes de una medida mayor al diapasón, se aseguran por medio del golpe de un martillo a las ranuras que genero el laser y se corta el excedente con ayuda de una pinza
2) Agujereado: Se realizan los agujeros a la cabeza por medio de la agujeradora de banco
3) Colocación de Colocación Cejilla, clavijero y cuerdas: con pegamento o encastre.
4) Estampado de funda: Se coloca la estampa por medio del calor de la plancha con un paño de por medio.
5) Enfundado y guardado en depósito.
Puesto 6: Pintura
El operario conocerá:
- Procedimiento de uso de la agujereadora y la plancha.
- Principios de funcionamiento y instrucciones de seguridad y limpieza de la cabina de pintura.
- Instrucciones de uso correcto del metro y el calibre
Operaciones:
1) Encintado: En todas las piezas a pintar (Caja, mango, diapasón) se encintan las zonas que no deben recibir pintura, como encastres o zonas de uniones futuras.
2) Pintado caja y mango: Se pinta con soplete del color que corresponda con laca.
3) Barnizado caja y mango: Se pinta con soplete del color que corresponda con barniz.
4) Pintado Diapasón: Se pinta con aerosol el diapasón
5) Des encintado: Se retira toda la cinta de enmascarar de las piezas antes de llevarlas al depósito.
Puesto 7: Control de calidad
El operario conocerá:
- Dimensiones esperadas y rango de aceptabilidad.
- Estetica esperada
- Instrucciones de uso correcto del metro y el calibre
Operaciones:
1) Control de Calidad: Revisara a detalle el lote de guitarras de deposito, en caso de encontrar algun desvio, lo comunicara al supervisor que decidira si reparara el mismo o lo sacara del deposito como mercaderia defectuosa.
Debido al bajo error de la maquinara utilizada, la tasa de desvios es baja, por lo que se considera no necesario efectuar mas controles en el proceso.
Sistemas de Mantenimiento.
La maquinaria no precisa mantenimiento programado, pero es de suma importancia para el proceso el mantener el orden en planta, por lo que en las tareas diarias se destinaran 30 minutos diarios al orden del puesto de trabajo.

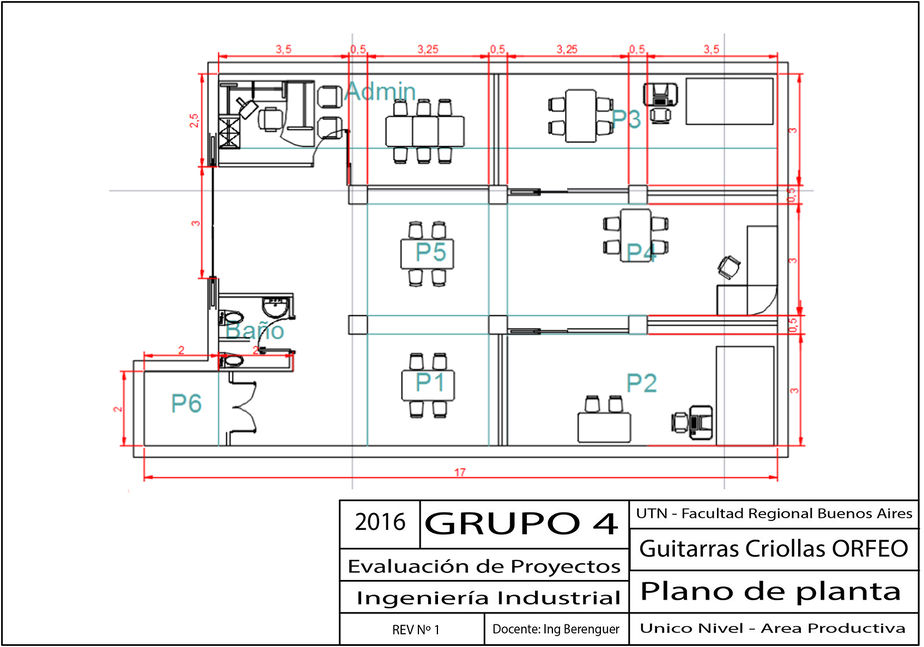

Determinación de las Máquinas e Instalaciones. Cálculos.
Del plan de ventas tenemos que:
Año 1 | Año 2 | Año 3 | Año 4 | Año 5 | |
---|---|---|---|---|---|
Q | 4000 | 4500 | 4500 | 4500 | 4500 |
Operando de Lunes a Sábado y un promedio de 11 feriados [3]tenemos que:
Total días Año | Feriados | Sábados | Domingos | Días Laborables | Total guitarras diarias segun plan de ventas | Total guitarras semanales segun plan de ventas | Plan de fabricacion |
---|---|---|---|---|---|---|---|
365 | 11 | 52 | 52 | 302 | 4500/302 = 15 guitarras | 15 * 6 = 90 guitarras | 100 guitarras semanales |
Turno Laboral | Descanso | Alist Maq y Limpieza | Horas efectivas | Minutos diarios | Minutos semanales |
---|---|---|---|---|---|
9hs | 1hs | 1hs | 7hs | 420 minutos | 2520 minutos |
Listado de operaciones y duracion por maquina en lote de 100 guitarras:
Maquina | Operacion | Tiempo preparacion | Tiempo operacion maquina | tiempo total por lote |
---|---|---|---|---|
Sierra Circular | Generación de Stock laser | 100 min | 100 min | 200 min |
Sierra Circular | Generación de Stock zoque hembra | 100 min | 100 min | 200 min |
Sierra Circular | Generación de Stock zoque macho | 100 min | 100 min | 200 min |
Sierra Circular | Generación de Stock puente | 200 min | 100 min | 300 min |
Sierra Circular | Generación del refuerzo faja | 100 min | 100 min | 200 min |
Sierra Circular | Generación del Stock mango | 300 min | 300 min | 600 min |
Total Sierra circular | 1100 min | 800 min | 1900 min | |
Tiempo disponible por maquina | 2520 min | |||
Cantidad de maquinas | 1 | |||
Tiempo total disponible | 2520 min | |||
% de utilizacion | 75% | |||
Laser de Corte y Grabado | Generación de Tapa | 250 min | 600 min | 850 min |
Laser de Corte y Grabado | Generación de fondo | 250 min | 300 min | 550 min |
Laser de Corte y Grabado | Generación de Estampa de funda | 10 min | 90 min | 100 min |
Total Laser | 410 min | 890 min | 1500 min | |
Tiempo disponible | 2520 min | |||
Cantidad de maquinas | 1 | |||
Tiempo total disponible | 2520 min | |||
% de utilizacion | 60% | |||
CNC | Generación de Zoque macho | 200 min | 1300 min | 1500 min |
CNC | Generación de Zoque hembra | 200 min | 300 min | 500 min |
CNC | Generación de mango | 200 min | 6000 min | 6200 min |
CNC | Generación de puente | 200 min | 800 min | 1000 min |
Total CNC | 800 min | 8400 min | 9200 min | |
Tiempo disponible | 2520 min | |||
Cantidad de maquinas | 4 | |||
Tiempo total disponible | 10080 min | |||
% de utilizacion | 91% | |||
Dobladora | Doblado de fajas | 200 min | 300 min | 500 min |
Total Dobladora | 200 min | 300 min | 500 min | |
Tiempo disponible | '2520 min' | |||
Cantidad de maquinas | 1 | |||
Tiempo total disponible | '2520 min' | |||
% de utilizacion | 20% | |||
Cabina de Pintura | Pintado caja y mango | 200 min | 300 min | 500 min |
Cabina de Pintura | Barnizado caja y mango | 200 min | 300 min | 500 min |
Cabina de Pintura | Pintado Diapasón | 40 min | 60 min | 100 min |
Total cabina de pintura | 440 min | 660 min | 1100 min | |
Tiempo disponible | '2520 min' | |||
Cantidad de maquinas | 1 | |||
Tiempo total disponible | '2520 min' | |||
% de utilizacion | 44 % | |||
Agujereadora | Agujereado | 0 min | 500 min | 500 min |
Total agujereadora | 0 min | 500 min | 500 min | |
Tiempo disponible | '2520 min' | |||
Cantidad de maquinas | 1 | |||
Tiempo total disponible | '2520 min' | |||
% de utilizacion | 20% |
El cuello de botella se encuentra en los CNC
Maquina | Tiempo disponible por maquina por semana | cantidad de maquinas | Tiempo disponible por semana | tiempo por lote de 100 | máxima producción posible semanal | Fabricación semanal | % de utilizacion de la capacidad instalada |
---|---|---|---|---|---|---|---|
CNC | '2520 min' | 4 | 10080 min | 9200 min | 109 guitarras | 98 guitarras | 91% |
Especificaciones Técnicas de las Máquinas
Por los calculos hechos, se precisarán 4 tornos CNC y un router laser de corte, hasta el momento los mas convenientes son:
Tornos CNC marca StarCam modelo serie 6090 [3]
Router Laser marca GOLDEN LASER modelo 10060[4]
Consumos de Energía, Agua y Otros Servicios.
Determinación de la Evolución de las Mercaderías.
Determinar la evolución de la producción durante el periodo de análisis del proyecto teniendo en cuenta que:
· Se alcanzara rápidamente el estado de régimen y se mantendrá el nivel de producción constante durante la vida útil del proyecto que es de 5 años.
· El periodo de puesta en marcha, en este caso, requerirá de 3 meses.
1 Turno | días efectivos | Prod diaria | Prod sem | Anual | Ciclos de Prod |
---|---|---|---|---|---|
L a S | 302 | 16 | 96 | 4832 | 51 |
Prod reg mensual | 392 guitarras/mes |
Nota: Tomando año de 365 dias - 11 feriados= 354 dias --> 354d- 52 domingos = 302 dias laborables (de L a S)
a) Volumen de producción mensual: 392 guitarras/mes
b) Volumen de producción durante el periodo de puesta en marcha:
Mes (Año 1) | Ritmo al inic. (%) | Ritmo al fin(%) | Prod. Prom % | Prod Mes Prom | Prod Prop |
---|---|---|---|---|---|
1 | 0 | 10 | 5 | 392 | 20 |
2 | 10 | 30 | 20 | 392 | 79 |
3 | 30 | 100 | 65 | 392 | 255 |
TOTAL | 354 |
c) Volumen de producción durante el resto del año 1:
11,5 meses – 3 meses = 8,5 meses
354 guitarras/mes * 8,5 meses = 3009 guitarras
d) Volumen de producción en el año 1: 354 + 3009 = 3363 guitarras
e) Volumen de producción anual en los años 2 al 5: 4500 guitarras
Determinar el stock promedio de producto elaborado:
a) Volumen de producción semanal promedio, en estado de régimen:
52 semanas/año – 2 = 50 semanas/año
(4500 guitarras/año)/50 semanas/año = 90 guitarras/semana
b) El stock promedio de elaborado ha de variar entre 0 y 90, es decir: 45 guitarras
Determinar la evolución de las ventas durante la vida útil del proyecto:
a) Ventas del año 1: 3363 guitarras – 45 guitarras = 3318 guitarras
Ventas del año 2 a 5: 4500 guitarras
Determinar el consumo de materia prima para el programa de producción y formación de la mercadería en curso y semielaborada.
Prod diaria > | 16 | guitarras | Consumo diario | Consumo Material |
---|---|---|---|---|
MP a usar | Anual (régimen) | |||
Listones | 3 | 210x7,6x7,6 | 906 | |
Placas | 4 | 210x160x0,3 | 1208 |
a) Consumo de materia prima para realizar la producción del año 1: (densidad madera de pino: 490 kg/m3 ; volumen listón: 12130 cm3 ; volumen placa: 1800 cm3 )
a. En los primero 3 meses (puesta en marcha):
3 listones*24 dias*3 meses = 72 listones = 427,95 kg aprox
4 placas*24 dias*3 meses = 288 placas = 254,016 kg aprox
b. En los 8,5 meses restantes:
3 listones*24 dias*8,5 meses = 612 listones = 3637,544 kg aprox
4 placas*24 dias*8,5 meses = 816 placas = 719,712 kg aprox
c. Total materia prima para la producción: 684 listones y 1104 placas = 5039,22 kg
d. Desperdicio no recuperable:
1. Placas: x1= 0,178 kg ; x1104= 196,512 kg
Listones: x1= 0,664 ; x684 = 454,176 kg
Nota: Todo el material de desperdicio es IRRECUPERABLE y NO PRECISA TRATAMIENTO de ningún tipo ya que es madera en diferentes formas, ya sea recortes, viruta, polvo
a) Consumo 2 al 5: exclusivamente destinado a la producción.
a. 906 listones y 1208 placas = 6450,45 kg
b. Desperdicio no recuperable:
i) Placas: 906*0,178 = 161,268 kg
ii) Listones: 1208*0,664 = 802,112 kg
Nota: Todo el material de desperdicio es IRRECUPERABLE y NO PRECISA TRATAMIENTO de ningún tipo ya que es madera en diferentes formas, ya sea recortes, viruta, polvo.
Determinar el stock promedio de materia prima y el programa de compras:
a) Consumo mensual:
Placas: 1208/11,5 = 105 placas/mes = 92,6 kg
Listones: 906/11,5 = 79 listones/mes = 470 kg
b) Cuadro resumen del programa general de evolución.
U de medida | Año 0 | Año 1 | Año 2-5 | |
---|---|---|---|---|
Ventas | Guitarras | - | 3009 | 4500 |
Stock promedio de PT | Guitarras | - | 45 | 45 |
Produccion | Guitarras | - | 3363 | 4500 |
Desperdicio no recuperable | Kilogramos | - | 650,68 | 963,38 |
En curso y semielaborado | Kilogramos | - | 1347,61 | 1347,61 |
Consumo de MP | Kilogramos | - | 5039,22 | 6450,45 |
Stock de MP | Kilogramos | 500 | 542,42 | 542,42 |
Compra de MP | Kilogramos | 500 | 5081,64 | 6450,45 |
Tamaños y Frecuencias de Compras
- Política de abastecimiento de mantener un stock de MP de mes y medio: 845 kg
Programa de Compras:
Al fin de mes | Stock | Compras | Consumo |
---|---|---|---|
Enero | 845 | 320,38 | 320,38 |
Febrero | 845 | 562,6 | 562,6 |
Marzo | 845 | 562,6 | 562,6 |
Abril | 845 | 562,6 | 562,6 |
Mayo | 845 | 562,6 | 562,6 |
Junio | 845 | 562,6 | 562,6 |
Julio | 845 | 562,6 | 562,6 |
Agosto | 845 | 562,6 | 562,6 |
Septiembre | 845 | 562,6 | 562,6 |
Octubre | 845 | 562,6 | 562,6 |
Noviembre | 845 | 562,6 | 562,6 |
Diciembre | 845 | 562,6 | 562,6 |
Determinación del Personal.
Organigrama con la dotación por sector dividido en MOD (operarios de Planta) y MOI.
Descripción de Puestos de Trabajo
Numero de puesto | Nombre del puesto | Operario a cargo | Maquinaria/
herramental del puesto |
---|---|---|---|
1 | Generador de stocks | Op1 | Sierra circular/Pegamento / dispositivos de secado / calibre / metro / lapiz |
2 | Operario Laser | Op2 | Laser de corte y grabado |
3 | Operario CNC | Op2 | Fresa CNC y sus dispositivos de sosten a medida |
4 | Ensamble | Op3 | Mesa de ensamble /
dispositivos de secado/ Pegamento / Martillo / trincheta / lima |
5 | Terminaciones | Op4 | Mesa de
terminaciones/ agujereadora / Pegamento / Martillo / trincheta / lima / plancha estampadora de vinilico tela |
6 | Pintura | Op5 | Soplete de
pintura/laca ubicado en cabina con extractor/ mesa de encintado / cinta de enmascarar |
7 | Control de Calidad | Op1 | Calibre y metro |
El encargado de planta y el operario 6 (capacitador) cuenta con los conocimientos para el reemplazo (en caso de ausencia) y capacitación de cualquiera de los puestos.
Equipos Auxiliares, Muebles y Útiles.
- Sierra Circular D Mesa Pie Banco Ingletadora
Ficha tecnica
Potencia1.800W,Velocidad 5.000RPM,Tamaño de la Sierra 10,Corte en Bisel,0° A 45° A LA IZQUIERDA,Profundidad de Corte,BISEL A 90° 76.2MM, A 45° 64MM,Guarda Protectora,Extracción de Polvo,Peso 21KG
ADHESIVO POLIURETANO
El Adhesivo Titebond Poliuretano es un gran paso adelante en tecnología de adhesivos. Es el único adhesivo de poliuretano que combina un extenso tiempo de trabajo de 20 minutos con un tiempo reducido de prensado de 45 minutos. Es un pegamento versátil, de resistencia profesional y específicamente formulado para aplicaciones multipropósito. Además de su desempeño superior en unión madera-madera, el Adhesivo Titebond Poliuretano es ideal para metales, cerámicas, la mayoría de los plásticos, Laminados de Alta Presión, Corian®, piedra y otros materiales porosos y no porosos. Viene listo para su uso, ofrece excelente lijado y no es afectado por las terminaciones.Tipo: Poliuretano Estado: Líquido Color: Cafe Película seca: Amarillo Sólidos:100% Viscosidad: 8,500 cps Vida útil: 12 meses en envases herméticamente cerrados a VOC Calculado: 0 g/L Peso/litro:1,14 kg . Temperatura de tiza: Aprox. . Punto de inflamación: >93°C. Estabilidad congelado/descongelado: Estable La temperatura de tiza indica la temperatura más baja recomendada a la cual la cola, el aire y los materiales pueden estar
durante la aplicación para asegurar una buena unión.
- Sargento,prensa Tipo F De 50 X 200mm
Medida de mordaza 50mm
Medida longitudinal del cuerpo200mm
Capacidad maxima de apriete 200mm
- Metro de madera
5 segmentos de 20mm
- Calibre
Mide interiores ,exteriores y profundidad, long max 150 mm
- Taladro Perforador De Banco
Perforar en metal, madera y plásticos,Perforaciones repetitivas, Perforaciones en Angulo,Lijado con tambor,Escoplado para ensambles,Potencia 1/3HP - 250W,Capacidad del Mandril 13MM ,Velocidad: 650-900-1250-1700-2700RPM
- Lima y Lijas
Ayuda al acabado de las piezas
- Laser de corte y grabado
Grabado o corte por laser sobre superficie de piezas a trabajar
- CNC corte
Control numérico computarizado para el corte a medida de piezas
- Mesa de carpintero
Ensamble y acabado de piezas
- Escuadra
