Diferencia entre revisiones de «2016/Grupo8/DimensionamientoTecnico»
Ir a la navegación
Ir a la búsqueda
Sin resumen de edición |
Sin resumen de edición |
||
| Línea 6: | Línea 6: | ||
==== 2.1 Planos ==== | ==== 2.1 Planos ==== | ||
[[Archivo:Grupo 8 - Extintor 04.png|frameless|504x504px]] | |||
==== 2.2 Dibujos ==== | ==== 2.2 Dibujos ==== | ||
[[Archivo:Grupo 08 - Extintor 01.jpg|border|left|frameless|709x709px]] | |||
{| class="wikitable" | |||
!Nº | |||
!Denominación | |||
!Nº | |||
!Denominación | |||
|- | |||
|1 | |||
|Anilla Seguridad | |||
|11 | |||
|Soporte pared | |||
|- | |||
|2 | |||
|Maneta móvil | |||
|12 | |||
|Manguera | |||
|- | |||
|3 | |||
|Grupilla | |||
|13 | |||
|Base | |||
|- | |||
|4 | |||
|Precinto | |||
|14 | |||
|Arandela Superior | |||
|- | |||
|5 | |||
|Maneta Fija | |||
|15 | |||
|Muelle Válvula | |||
|- | |||
|6 | |||
|Remache Semitubular | |||
|16 | |||
|Arandela Inferior | |||
|- | |||
|7 | |||
|Válvula | |||
|17 | |||
|Junta tórica válvula | |||
|- | |||
|8 | |||
|Manómetro latón con junta | |||
|18 | |||
|Toma de presión | |||
|- | |||
|9 | |||
|Junta Hytrel | |||
|19 | |||
|Vástago | |||
|- | |||
|10 | |||
|Tubo sonda | |||
| | |||
| | |||
|} | |||

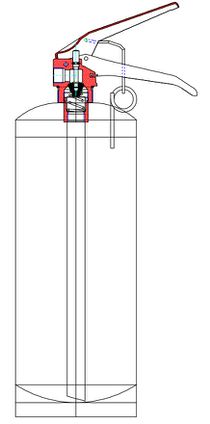

[[Archivo:Grupo 8 - Extintor 03.jpg|border|left|frameless|424x424px]] | |||
==== 2.3 Listado de Materiales ==== | ==== 2.3 Listado de Materiales ==== | ||
Revisión del 19:53 10 jun 2016
1 Determinación de la Localización
1.1 Matriz de Localizacion
2 Definición Técnica del Producto
2.1 Planos
2.2 Dibujos
| Nº | Denominación | Nº | Denominación |
|---|---|---|---|
| 1 | Anilla Seguridad | 11 | Soporte pared |
| 2 | Maneta móvil | 12 | Manguera |
| 3 | Grupilla | 13 | Base |
| 4 | Precinto | 14 | Arandela Superior |
| 5 | Maneta Fija | 15 | Muelle Válvula |
| 6 | Remache Semitubular | 16 | Arandela Inferior |
| 7 | Válvula | 17 | Junta tórica válvula |
| 8 | Manómetro latón con junta | 18 | Toma de presión |
| 9 | Junta Hytrel | 19 | Vástago |
| 10 | Tubo sonda |
2.3 Listado de Materiales
- láminas de acero
- polvo químico ABC
- nitrógeno
- válvula
- manija
- manómetro
- sunchos
- cuello roscado
- manguera
- alambre (para el seguro)
- sellador
- pintura
2.4 Especificaciones Técnicas
Extintor de 5kg:
Largo total con válvula: 460 mm
Largo con cuello: 415 mm
Largo sin cuello: 400 mm
Diámetro: 151 mm
Espesor del cilindro: 1.6 mm
Espesor de la cúpula: 1.6 mm
Peso cargado: 9.22 gr.
Material del recipiente: acero
Material de la válvula: latón
Presión de trabajo: 1.4 Mpa
Diámetro salida válvula: 8.5 mm
Diámetro salida manguera: 7.5 mm
2.5 Normas Aplicables
Todos los matafuegos y equipos contra incendios que se fabriquen, instalen, reparen, recarguen y/o se comercialicen en la Capital Federal y los que procedan de otras jurisdicciones, deberán ser aprobados por el Organismo Municipal competente. Además, deberán cumplir con las normas IRAM durante todos los procesos y/o con las normas que pueda establecer el Organismo Oficial competente.
