2020/Grupo10/DimensionamientoFisico

Determinación de la localización

En primera instancia no existe ninguna factor que restrinjan nuestra localización para la producción de nuestro producto seleccionado, los bafles, ya que ni el producto final, ni los materiales ni ningún proceso posee una restricción como si lo tendrían otros productos.

Además en nuestro proyecto no existe un inversor que quiera realizar una elección del carácter subjetivo, permitiendo la realización de una elección del tipo racional por medio de la matriz de localización.

Una vez indicado que no existe factor restrictivo se procese a la realización de la matriz de localización.

Para ellos seleccionamos 3 localizaciones posibles: CABA, Zona Norte y Zona Sur. Los factores que utilizaremos para analizar son: Cercanía de la fuente de abastecimiento, Medios de transporte, Valor y disponibilidad de terrenos, Disponibilidad de energía eléctrica, Consideraciones legales y políticas, Condiciones sociales y culturales, Cercanía al mercado, Comunicación y Cercanía a la fuente de Mano de Obra, cada una con su importancia relativa para el factor del proyecto y para cada alternativa la disponibilidad relativa del factor para la alternativa, obteniendo como resultado la siguiente matriz.

Teniendo en cuenta este análisis se determinó como localización más óptima la Ciudad Autónoma de Buenos Aires.

Definición Técnica del Producto

Planos y/o Dibujos

Cortes de madera

Listado de Materiales (BOM)

Caja acústica de 15" completa

Materia Prima y Materiales	NIVEL					Cantidad	Unidad
	1	2	3	4	5
Madera MDF 18 mm					X	1,15	m2
Pegamento					X	0,05	kg
Grapas					X	60	u
Masilla enduido plástico					X	0,04	kg
Subconjunto caja armada				X		1	u
Pintura de bajo carrocería o protex				X		0,5	kg
Subconjunto caja pintada 1			X			1	u
Pintura de poliuretano de 3 componentes			X			0,57	L
Subconjunto caja pintada 2		X				1	u
Reja de metal pintada		X				1	u
Tornillos conectores 28 mm		X				4	u
Tornillos 1,5 cm		X				28	u
Patas de goma		X				4	u
Adaptador para trípode de metal		X				1	u
Conectores para amplificador speakon		X				2	u
Tubo de sintonía 3" x 3"		X				2	u
Bocina		X				1	u
Parlante de 15”		X				1	u
Driver		X				1	u
Plaqueta divisora de frecuencia		X				1	u
Cableado 2,5 mm de seccion		X				3	m
Pluribol		X				2	m
Cartón corrugado		X				2	m
Cinta de embalar		X				1	m
Caja acústica de 15" completa	X					1	u

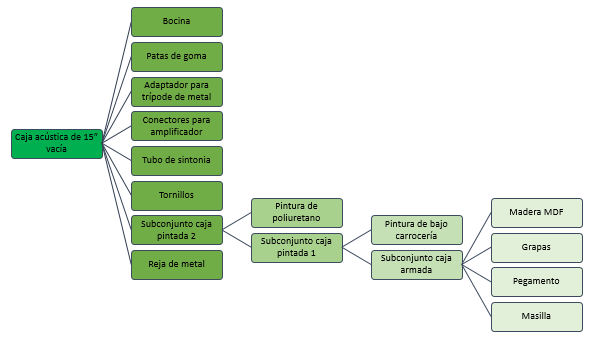

Caja acústica de 15" vacía

Materia Prima y Materiales	NIVEL					Cantidad	Unidad
	1	2	3	4	5
Madera MDF 18 mm					X	1,15	m2
Pegamento					X	0,05	kg
Grapas					X	60	u
Masilla enduido plástico					X	0,04	kg
Subconjunto caja armada				X		1	u
Pintura de bajo carrocería o protex				X		0,5	kg
Subconjunto caja pintada 1			X			1	u
Pintura de poliuretano de 3 componentes			X			0,57	L
Subconjunto caja pintada 2		X				1	u
Reja de metal pintada		X				1	u
Tornillos conectores 28 mm		X				4	u
Tornillos 1,5 cm		X				20	u
Patas de goma		X				4	u
Adaptador para trípode de metal		X				1	u
Conectores para amplificador speakon		X				2	u
Tubo de sintonía 3" x 3"		X				2	u
Bocina		X				1	u
Pluribol		X				2	m
Cartón corrugado		X				2	m
Cinta de embalar		X				1	m
Caja acústica de 15" completa	X					1	u

Especificaciones Técnicas

• Woofer de 15" JBL 15pwPro
• Driver JBL d220Ti con membrana de Titanio de 1,75"
• Respuesta de 40 hz a 20.000 hz
• Potencia 325 watts RMS
• Impedancia 8 ohms
• Incluye adaptador metálico para montar en trípode en la parte inferior.
• Doble conector Speakon, con entrada y salida para otros bafles.
• Manijas caladas en la madera.
