Revisión del 22:08 28 jun 2020

Determinación de la localización

Para el siguiente análisis ponderamos principalmente los factores de cercanía con los clientes y los proveedores, además de que consideramos imprescindible la posibilidad de tener un terreno amplio y energía eléctrica.

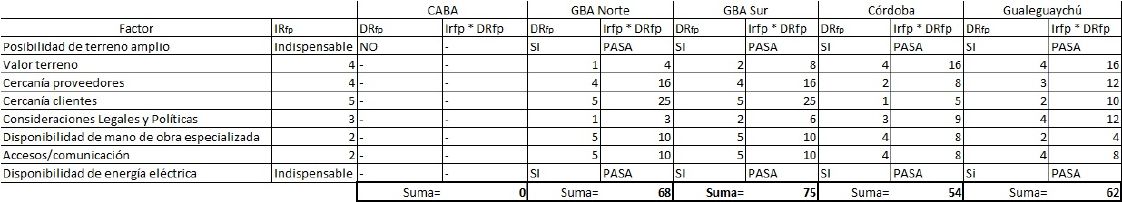

Como se puede observar en la matriz se concluye que la mejor locación para los factores que nosotros consideramos es GBA Sur.

Definición técnica del producto

Plano

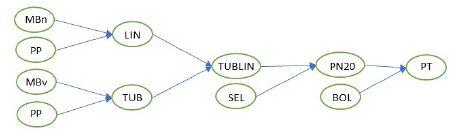

BOM

PP Copolímero Bloque

Ítem Código Descripción Nivel Unidad de medida Cantidad
1 PT 20 Tubos PN20 x 20mm embolsados 1 u 1
2 BOL __Bolsa 2 gr 208
3 PN20 __Tubo PN20 x 20mm 2 u 20
4 TUBLIN ____Tubo sin sellar 3 u 20
5 SEL ____Sello/Cinta de marcación 3 mts 48
6 TUB ______Tubo verde 4 u 20
7 LIN ______Línea naranja 4 u 20
8 PP ________Polipropileno 5 gr 11.682
9 MBv ________Masterbatch verde 5 gr 1.175,1
10 MBn ________Masterbatch naranja 5 gr 4,9

Especificaciones técnicas

Plan de ensayos

Resistencia al impacto

Aparato Charpy con guillotina y dinamómetro.

Para los tubos de PVC hay dos ensayos de resistencia mecánica que son muy recurrentes, en primer lugar está el ensayo Charpy y en segundo lugar el ensayo Izod. Ambos miden la tenacidad o resiliencia del material pero para nuestro producto optamos solamente por realizar un ensayo Charpy.

Probeta de PVC sin rotura.

Para este ensayo contamos con el aparato estandarizado de la figura. Colocamos la probeta de prueba en unas morsas y luego se procede a destrabar la guillotina. El dinamómetro va a quedar trabado en la fuerza máxima experimentada.

La energía de rotura se puede calcular como:

Ea = MgL[cos(β) − cos(α)]

Donde M es la masa de la guillotina, g representa la fuerza de la gravedad, L la longitud del péndulo y Alpha y beta los ángulos inicial y final, después de la rotura, respectivamente.

En nuestro caso, el ensayo Charpy se produce con dos temperaturas distintas, debido que para los polímeros la temperatura influye de forma sensible en su resistencia mecánica. Las bajas temperaturas los fragilizan y altas temperaturas provocan la despolimerización del plástico.

En la medida que se aumenta la velocidad de la guillotina, la probeta empieza a ceder. El fin del ensayo es procurar con la mayor precisión cuál fue la fuerza que provocó la rotura.

Ensayo deflexión térmica

Máquina de ensayo HDT a la izquierda y de ensayo VICAT a la derecha.

El ensayo para calcular la deflexión térmica se llama ISO HDT (Heat Deflection Temperature) y consiste en provocar una flexión a una probeta estandarizada de material con un aumento gradual de la temperatura.

Formato del ensayo HDT dentro de la máquina.

Todas las condiciones del ensayo están normalizada, dentro de las cuales están las presiones posibles para el ensayo, que son de 0,45 MPa o de 1.8 MPa. Luego , la temperatura a la cual se nota una deflexión de 0.25mm es la HDT.

La velocidad de elevación de la temperatura es de aproximadamente 2 °C por minuto, es decir, la suba no es súbita.

Para nuestro caso la HDT a 0.45 MPa es 70°C y la HDT 1.8MPa es 46°C.

Ensayo de tracción

Ensayo de tracción de una probeta polimérica.
Dirección de las tensiones en el ensayo de tracción

Este es el ensayo mecánico fundamental debido a todo lo que nos brinda. Para realizarlo partimos de una probeta estandarizada del material. Luego, procedemos a asegurarnos de que está bien montado al aparato, el hecho de que los ejes axiales no coincidan podría provocar el aparecimiento de fuerzas axiales.

Luego, tenemos que proceder a cargar lentamente al material de esfuerzos de tracción.

Los ensayos de tracción se utilizan para determinar el módulo de elasticidad, límite elástico, alargamiento, límite proporcional, reducción de la superficie, resistencia a la tracción, límite de elasticidad, límite elástico a la tracción y otras propiedades.

Así para nuestro caso obtenemos un índice de fluencia de 0,3g/10min. Un módulo de elasticidad en flexión de 830 MPa. Un esfuerzo de tracción a la fluencia de 25 MPa y una elongación de 11%.

Normas aplicables

La fabricación de tubos por unión de termofusión debe ajustarse a las siguientes normas:

IRAM 13.470: "1.1. Esta norma establece las medidas y las presiones nominales de los tubos de polipropileno homopolímero (PP-H), copolímero “block” (PP-B) o “random” (PP-R), para unión por interfusión, que se destinan a la conducción de líquidos bajo presión, en general, y de agua potable, en particular."

IRAM 13.471: "1. Establecer los requisitos que deben cumplir los tubos fabricados con polipropileno homopolímero, copolímero “block” y copolímero “random”; para unión por interfusión, destinados al transporte de agua potable o no, bajo presión. Se incluye un anexo normativo para evaluar el material del tubo, un anexo con un método alternativo para determinar la resistencia al impacto, y otro con las condiciones de inspección y recepción."

Características condición del producto

Plan de ensayos

Acondicionamiento del producto

Definición del proceso de producción
