Revisión del 00:46 12 jul 2018
Determinación de la localización
Matriz de localización
_06.30.46_p._m..png)
Basándonos en la matriz de localización decidimos ubicarnos en Capital Federal, precisamente en el barrio de Flores.
Definición Técnica del Producto
Planos y/o Dibujos
Listado de Materiales (BOM)
Especificaciones Técnicas
- Delantal que evita la suciedad en el baño durante la afeitada.
- Tela sylver blanca hipoalergénica, permeable, apta para lavados.
- Cubre costura de tela Bies negra, con un ancho de 15 mm.
- Utiliza dos sopapas ventosas de 25mm de radio.
- Utiliza dos argollas de metal de 15 mm de radio.
- Dispositivo de agarre al cuello de velcro de 10 cm que permite ajustar el agarre.
Normas aplicables
No hay normas aplicables a la producción del producto.
Formación
El barbero está formado por el cuerpo del barbero de tela Sylver, la tela Bies que sirve de cubre costura y también hace de soporte de las argollas metálicas para el posterior colgado del barbero, el velcro que permite el agarre al cuello y las sopapas que permiten la adhesión al espejo.
DIAGRAMA ÁRBOREO
_07.08.53_p._m..png)
Plan de ensayos
Ensayo abertura cuello
Verificar que el diámetro diseñado para el agarre del barbero al cuello sea compatible con distintos diámetros de cuello y asimismo pueda ajustarse utilizando el sistema de velcro.
Ensayo de verificación acumulación de pelo
Verificar que la "bolsa" recipiente que retendrá los pelos cortados cumpla su función y posea una altura tal que evite la caída de pelos al piso.
Ensayo de verificación de empaque
Verificar que el barbero podrá ser doblado sin ser dañado y entrar en el empaque previsto correctamente.
Ensayo de verificación de agarre de argollas
Verificar que las argollas y el soporte de las sopapas sean compatibles de manera de brindar estabilidad al barbero durante el uso y asimismo faciliten su remoción para desechar los pelos.
Acondicionamiento del producto
Definición del Proceso Productivo
Diagrama de Flujo de Fabricación y Control. Cursogramas gráficos o analíticos
_07.40.44_p._m..png)

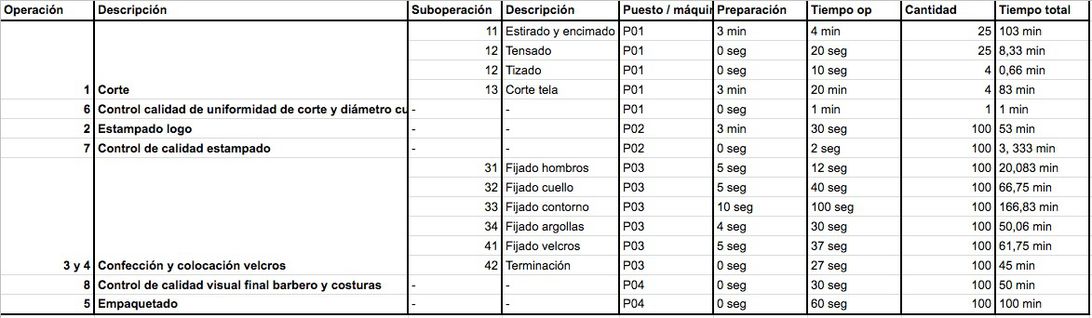

Descripción de cada etapa del proceso productivo
Descripción proceso productivo
- Corte tela Sylver
- Estampado tela Sylver
- Bordado tela sylver y tela bies junto con colocación de argollas.
- Colocación velcro
- Empaquetado
- Control de calidad de uniformidad de corte y diámetro de cuello.
- Control de calidad visual de estampado.
- Control de calidad visual final del barbero y de costuras.
- Control de calidad por muestreo de velcros.
- Control de calidad por muestreo de empaque y su cierre.
- Control de calidad por muestreo de sopapas.
Determinación de las máquinas e instalaciones. Cálculos
Especificaciones técnicas de las máquinas
Maquina cortadora de tela: Circular Dapet 5 pulgadas y 1/4
- IAfilado automatica
- Motor de alta potencia: 220 Volts,370 watts (1/2HP)
- Ruedas para deslizar facilmente
- La cuchilla es de 5" y 1/4 (14Cm.),
- Cable es desmontable
Maquina de coser industrial OEM-2800-1N
_08.19.01_p._m..png)
