2019/Grupo4/DimensionamientoFisico

Determinación de la Localización

Para decidir la localización de la planta productiva, lo primero que hacemos es analizar si existen factores restrictivos. En nuestro proyecto, los factores más importantes a tener en cuenta son la disponibilidad de los servicios requeridos (principalmente agua y electricidad), así como la cercanía a los puntos de ventas. Con respecto a este punto, resulta muy conveniente seleccionar un lugar cercano a parques industriales o a Capital Federal, por lo que nos enfocaremos en este tipo de localizaciones. La planta junto a las oficinas administrativas, depósitos y demás requieren un gran espacio, de aproximadamente 22000m2, por lo que el precio por metro cuadrado y disponibilidad de espacios tan grandes son cruciales para decidir el lugar donde ubicar al proyecto. Aparte de estos puntos, no existen grandes restricciones que impidan ubicar el proyecto, pero si hay otros factores que influyen en la decisión, como los muestra la siguiente matriz:

Matriz de localización:

Factor	Importancia	Pacheco	Pilar	San Martín
Disponibilidad de grandes terrenos	10	10	10	5
Disponibilidad de servicios (luz y agua)	9	10	10	9
Cercanía materia prima	7	7	5	9
Precio m2	8	7	10	3
Cercanía mercado comprador	7	10	8	6
Recursos humanos especializados	4	7	6	8
Impuestos	5	8	9	6
Total		433	430	322

Aclaraciones: Con respecto a la cercanía a la materia prima, la mayor parte del cartón necesario para ser reciclado se recolecta primero en Capital Federal y GBA, por lo que San Martín es el lugar más cercano, seguido por Pacheco y luego Pilar. Por otro lado, nuestros principales clientes son productores industriales, siendo que Pacheco y Pilar poseen ambos una gran cercanía con nuestros potenciales clientes, mientras que San Martín es el más alejado de los 3.

La disponibilidad de luz y agua no es una restricción en ninguno de esos 3 lugares, por lo que los 3 tienen valores altos.

Precio m2: los valores de referencia hallados son:

	San Martín	Pilar	Pacheco
Compra	225 US/m2	62 US/m2	125 US/m2
Alquiler mensual	1,65 US/m2	0,25 US/m2	0,5 US/m2

En el ítem de impuestos, Pilar ofrece una exención del 100% del pago de ingresos brutos durante 4 años para proyectos industriales que se radiquen allí, así como una reducción al impuesto inmobiliario. En Pacheco se ofrece una reducción de entre 50 y 100% de la tasa de seguridad e higiene y la de habilitación de comercios e industrias, además de beneficios impositivos en impuestos provinciales. En San Martín se ofrece una reducción del 40% de la tasa de seguridad e higiene para industrias, y también un programa de pagos de impuestos en caso de que la empresa lo solicite. A esto hay que agregarle una exención en las tasas municipales por 1 año a aquellas industrias nuevas que se radiquen en San Martín.

Teniendo en cuenta la matriz de localización se decide ubicar al proyecto en General Pacheco.

Definición Técnica del Producto

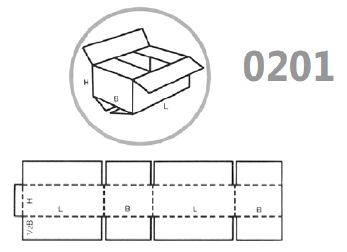

Planos

Especificaciones técnicas

Base de caja de cartón corrugada

Las cajas 0201 tendrán un gramaje de 130 por cada m2 de cartón. Respecto a las dimensiones, se adaptarán a los requerimientos de los clientes.

Por otro lado, se deberá especificar el tipo de onda a usar. A continuación las más usadas en la industria.

Tipos	Onda	Grosor	Paso	Nº olas por m	Vista Frontal
A	Grande	4,8mm	8,6 a 9,1 mm	110 a 116
C	Mediana	3,8mm	7,3 a 8,1 mm	123 a 137
B	Pequeña	2,8 mm	6,3 a 6,6 mm	152 a 159
E	Micro	1,7 mm	3,2 a 4,3 mm	294 a 313

Según su composición, trabajaremos con distintos tipos de cartón ondulado:

• Una onda. Se forma con tres láminas de papel: una onda y dos liners. La mayoría de cajas se hacen con este tipo de cartón porque es bastante resistente.

• Doble onda. Es el resultado de dos ondas separados entre si por un liner interior y dos liners exteriores. Este cartón es muy resistente y se emplea en, por ejemplo, cajas de frutas y verduras.

• Triple onda. Formado a partir de tres ondas, dos liners medios y dos externos, este cartón es ideal para proyectos que tengan que sorportar poco peso.

Normas Aplicables

En lo que a Cartón Corrugado respecta, existe un “Código Internacional para cajas de cartón ondulado” desarrollado por la Federación Europea de Fabricantes de Cartón Ondulado (FEFCO) que luego fue adoptado por la Asociación Internacional de Cajas de Cartón Ondulado (ICCA) , el cual se encuentra diseñado para ser comprendido en todo el mundo y poder utilizarlo en las transacciones comerciales.

En este se estipula las simbologías y códigos internacionales, la unidad de medición utilizada (mm), el orden de las dimensiones (L) x ancho (B) x altura (H)), la codificación para el tipo de montaje (manual, automático, ambos), tipos de cierre (encolado, con cinta adhesiva, automontaje o grapado) y los tipos de cajas:

·      01: Rollos y planchas comerciales

·      02: Cajas tipo ranurado

·      03: Cajas telescópicas

·      04: Cajas plegables y bandejas

·      05: Cajas tipo deslizante

·      06: Cajas tipo rígidas

·      07: Cajas de encolado rápido

·      09: Cajas con acondicionadores interiores

Para cada tipo de caja se estipula las características, dimensiones y planos de cada una

A su vez también existen normas IRAM vigentes para la fabricación y comercialización de cartón corrugado, entre las que se incluyen las normas específicas sobre papeles para corrugar y de cajas.

Norma	Título
IRAM-ISO 2244	Envases y Embalajes. Métodos de ensayo de impacto horizontal
IRAM 6731	Envases y Embalajes. Método de ensayo de compresión y apilamiento utilizando una máquina de compresión
IRAM 6732	Envases y Embalajes. Método de ensayo de vibración aleatoria vertical
IRAM 6734	Envases y Embalajes. Método de ensayo de apilamiento utilizando una carga estática
IRAM 6736	Cajas de Cartón: Lineamientos para el desarrollo, optimización y consolidación de las cargas unitarias de expedición
IRAM 33042	Cartón corrugado. Determinación del espesor.
IRAM 33043	Cajas de cartón corrugado para exportación de manzanas.
IRAM 33044	Método de determinación de la resistencia a la compresión
IRAM 33045	Método de determinación de la resistencia al reventado
IRAM 33046	Cartón corrugado, doble faz, para envases tipo exportación. Clasificación por su resistencia al reventado y limitaciones de uso
IRAM 33047	Cartón corrugado. Determinación de la masa por unidad de área («peso por metro cuadrado»).
IRAM 33049	Método de determinación de la resistencia a la compresión de la onda
IRAM 33050	Cartón corrugado, doble faz, para cajas tipo uso interno.
IRAM 33052	Cartón corrugado. Definiciones de tipos y de ondulaciones.
IRAM 33053	Cartón corrugado. Símbolos convencionales empleados en el dibujo de cajas.
IRAM 33054	Cartón corrugado. Datos que deben incluirse en el pedido de cajas.
IRAM 33056	Cajas de cartón corrugado. Método de ensayo de la resistencia al agua, aplicada por pulverización.
IRAM 33060	Cajas de cartón corrugado. Método de ensayo para determinar la penetración de líquidos en cajas sumergidas.
IRAM 33062	Cajas de cartón corrugado. Método de determinación de las medidas internas en cajas desarmadas.
IRAM 33063	Cartón corrugado doble faz. Método de determinación de la carga de despegue.
IRAM 33066	Cartón corrugado. Método de determinación de la resistencia a la compresión en columna.
IRAM 33068	Cartón corrugado. Código de cajas y accesorios de cartón corrugado.
IRAM 33069	Cajas de cartón corrugado para botellas de aceite comestible.
IRAM 33075	Cartón corrugado y sus cajas. Defectos.
IRAM 33077	Cartón corrugado. Método de determinación del coeficiente de fricción estático mediante el uso de un plano inclinado.
IRAM 33079	Cajas de cartón corrugado para exportación de frutas cítricas. Tipo telescópico.
IRAM 33080	Cajas de cartón corrugado para exportación de manzanas. Tipo media caja, telescópica.
IRAM 33081	Cajas de cartón corrugado para exportación de peras. Tipo caja entera, telescópica.
IRAM 33083	Cajas de cartón corrugado para exportación de peras. Tipo media caja, telescópica.
IRAM 33085	Cajas de cartón corrugado para exportación de duraznos. Tipo telescópico.
IRAM 33089	Cartón Corrugado. Determinación de la resistencia al agua de la adhesión entre onda y cara. Requisito y método de ensayo
IRAM 33090-1	Cajas de cartón corrugado para exportación de productos pesqueros previamente congelados o salados.
IRAM 33090-2	Cajas de cartón corrugado para exportacion de productos pesqueros congelados luego de su envasamiento.
IRAM 33091	Cartón corrugado. Clasificación del cartón corrugado, doble faz, onda tipo C, de acuerdo con su propiedad autoportante.
IRAM 3130	Materiales celulósicos reciclables. Clasificación y requisitos

Así mismo si las cajas que estén destinadas a estar en contacto con alimentos son encuadrados como Riesgo Medio ya que podrían ser cedidos a los alimentos y resultar perjudiciales para la salud, por ello el ANMAT establece el procedimiento a seguir para ser autorizados a la fabricación y comercialización de los mismos.

ANMAT - Disposición 10088-E/2017: http://www.anmat.gov.ar/boletin_anmat/BO/Disposicion_10088-E-2017.pdf

Plan de Ensayos y controles

1. El primer control que se hace es sobre la materia prima recibida. La materia prima (cartones para reciclar) se llevan a la planta en camiones, por lo que para verificar que el peso que traen es el que dicen se pesan los camiones en balanzas especiales, tarando su peso, de forma tal de conocer la cantidad real de materia prima que se compra. A su vez se controla la cantidad de humedad presente en el cartón.
2. Antes de ingresar a la mesa de formación, que es el proceso donde comienza a sacarse el agua de la pasta del papel (ver diagramas del proceso abajo) se toman muestras para determinar la cantidad de agua presente en la pasta, puesto que se debe tener una proporción adecuada para asegurar la correcta formación del papel. Para esto se usa una balanza Schopper, la cual mide el peso hectolítrico de la pasta, y de esa forma se logra determinar su peso específico. Así se puede determinar la consistencia, que debe ser del 1% en este etapa.
3. Luego del secado del papel, se debe ensayar la porosidad del papel resultante. Para esto se toman muestras en la etapa del proceso mencionada y se utiliza un medidor de lisura y porosidad o un porosímetro al aire, el cual mide la cantidad de aire que pasa en una cierta cantidad de tiempo sobre una hoja del papel. La misma debe ser cercana al 60%.
4. Se mide también el gramaje con una balanza, que es el peso en gramos de un metro cuadrado de papel, el cual debe ser cercano a 130gr/m2.
5. Una vez formado el cartón, se le hacen mediciones de su resistencia antes de corrugarlo, tanta a las tapas lisas de las cajas como a las láminas acanaladas. A las tapas se le mide la resistencia al estallido, es decir, a la penetración de algún objeto, mientras que a las láminas acanaladas se le mide la resistencia a la compresión vertical y horizontal. Los valores que se deben cumplir se encuentran normalizados según por las normas IRAM, y dependen de la calidad de cartón que se quiera lograr.
6. Se hace una medición de los efluentes, midiendo su cantidad de bacterias y sólidos presentes. Estos parámetros deben estar de acuerdo a la legislación vigente de la localización del proyecto.

Definición del Proceso de Producción

Diagrama de Flujo de Fabricación y Control

Dividimos el proceso productivo en dos partes principales: La fabricación del papel y el armado de las cajas. En los diagramas se incluyen los controles de calidad, los cuales no se hacen sobre toda la producción, si no que se toman muestras en los puntos especificados.

Diagrama de flujo de fabricación y control del papel

Diagrama de flujo de fabricación y control de las cajas

Descripción de cada etapa del proceso productivo

Preparación de pastas:

Esta etapa del proceso consiste en la transformación de la materia prima en la pasta. La materia prima utilizada proviene de orígenes variados y por ende poseen características físicas y químicas diferentes. Estas diferencias deben ser eliminadas en el mayor grado posible para producir una pasta lo más homogénea posible. Según los requerimientos de cada materia prima, las fibras son sometidas a operaciones de depuración para eliminar contaminantes, blanqueo para homogeneizar el tono, y destintado para la eliminación de tintas y cargas minerales.

Pulper

Es un depósito cilíndrico de acero inoxidable con una hélice, que, mediante la acción de un rotor y el agregado de agua, logra desfibrar la materia prima que es ingresada en forma de fardos. En el pulper se agregan distintos tipos de aditivos.

Las funciones principales del pulper son:

• Individualizar las fibras.
• Separar otras sustancias de las fibras.
• Mezcla de reactivos.
• Eliminación de contaminantes

Tanque de depuración ciclónico

El segundo paso en la fabricación de pasta, es la depuración centrífuga. Mediante este proceso se remueven, en distintas etapas, los contaminantes sólidos según su tamaño. Los equipos que intervienen en este proceso se denominan depuradores.

Durante este proceso la pasta circula a través del equipo gracias a la ayuda de las cuchillas con forma helicoidal que están enganchadas al eje. El principio de funcionamiento de esta máquina es la de tamización por tamaño. Las partículas de menor tamaño ingresan a la cámara de aceptación mientras que las partículas de mayor tamaño siguen su recorrido y quedan rechazadas.

Depurador simple

Luego de pasar por el depurador ciclónico, la pasta pasa por un depurador normal.

Su función es separar las fracciones de la alimentación en base a su densidad relativa. El fluido ingresa tangencialmente y formará una espiral descendente. Las fracciones de fibras que posean una mayor densidad chocarán contra las paredes por acción de la fuerza centrífuga, mientras que las que no posean tal densidad, permanecerán mucho más cerca del centro del ciclón. Acá la pasta va a tener un espesor de tres milímetros.

Refinador

El refinador busca aumentar los puntos de contacto entre las fibras porque cuantos más puntos de contacto haya mejor será la calidad del papel.

Caja de alimentación

A través de una bomba se hace subir la pasta hasta la caja de alimentación donde la cañería se interrumpe y se lleva a un espacio para que la altura de la columna de la pasta sea siempre igual. Para esto tenemos que asegurar un AMPA positivo y contante para la bomba que recibe esta pasta al 3,5% y la diluye para trabajarla al 1% de consistencia.

Depurador simple

El proceso que le sigue al de la caja de alimentación es otro depurador más.

La diferencia de este cleaner con respecto al anterior es que se descubrió que luego de la refinación, seguían existiendo ciertos restos de arena, la cual lograba pasar todos los anteriores filtrados y generaba problemas posteriores. Por ello se colocó este depurador el cual se encarga de volver a filtrar la pasta por diferencia de peso, eliminando estos excedentes de arena.

Luego de este limpiador se vuelve a filtrar nuevamente la pasta y se logra llegar al tamaño final de 0,20mm.

Mesa de Formación

La pasta completamente refinada se vierte sobre la mesa de formación, alli a través de una tela formadora se filtra y el agua y las fibras se entrecruzan sobre la tela y forman la hoja.

Aquí los bordes de la pasta son realizados con chorros de agua a presión constante para lograr una buena terminación para luego realizar el bobinado

En este momento, la hoja deja de ser pasta para convertirse en papel con cierta cantidad de agua, ya que habrá perdido la cantidad de agua suficiente para que podamos depositarla sobre una capa de fieltro de lana o de un material sintético, lo que producirá el grano de papel.

Luego pasa a través de paños absorbentes que lo que hacen es sacarle humedad a la hoja saliendo con un 23% de sequedad

Secado

Posteriormente se pasa por unas primeras prensas con unos rollos de 600 mm de diámetro y presión neumática aplicada de 120kg/cm para llegar a una sequedad del 39%. A continuación, pasa por una segunda prensa de rollos con diámetro de 650 mm y se le aplica una fuerza de 180 kg/cm saliendo con una sequedad del 48%. Al finalizar pasa por 18 secadores de vapor con forma de rollos que aplican una presión de 6 bar para que salga con una humedad del 5%.

De aquí se lo enrolla logrando el producto semiterminado que es la bobina de papel Kraft que será enviada a la corrugadora.

Preparación Cajas de cartón corrugado

El cartón corrugado es una estructura formada por un nervio central de papel ondulado(onda), reforzado externamente por dos capas de papel (liners), las cuales son pegadas con adhesivo en la cresta de la onda. Es un material liviano, cuya resistencia se basa en el trabajo conjunto y vertical de estas tres láminas de papel

Corrugadora

Las bobinas ingresaran en la corrugadora de acuerdo al material a producir. Para ello se seleccionará la adecuada combinación de papeles y de formatos para optimizar el ancho de bobina.

El papel que luego será la onda pasa por los rodillos para tomar su formato y se encola con uno de los papeles cara, formando el llamado liner.

Luego, este se acopla con el siguiente papel formando el cartón corrugado y de acuerdo a la programación se cortan las planchas.

Impresión

Las planchas ya cortadas y plegadas ingresan en la impresora, en la cual ya fueron estipulados y programados los criterios de impresión previamente, y se imprime sobre ellas.

Este es el último paso del proceso de fabricación de cajas, una vez finalizado, se stockean las cajas.

Determinación de las máquinas e instalaciones

Especificaciones técnicas de las máquinas

Pulper

Se utilizará un rotor tipo Vokes con un motor de 270HP.  El volumen que tiene disponible es de 27m³ con capacidad de producción a 4%. Posee una consistencia de 1000kg por batch.

Depurador de pasta densa

Trabaja por diferencia de peso, es de tipo ciclónico y utiliza la capacidad al 4%

Depurador tipo Fiberizer

Tiene un motor de 150HP. Su criba es de Ø3mm de diámetro y trabaja con capacidad al 4%.

Bombas centrífugas

Una de las bombas trabaja con 50HP mientras que la otra es de 75HP.

Refinador

Es un refinador de doble disco con ingreso duoflow y su motor es de 425HP.

Depurador selectivo

Trabaja separando por tamaño. Posee ranuras de 0.2mm de apertura y su motor es de 125HP.

Caja alimentación

Para poder distribuir el flujo de pasta al 1% de consistencia su capacidad hidráulica debe ser de 450m³/hora.

Mesa de formación

Está conformada con una tela formadora donde ese flujo se recibe en marcha para drenar el agua de la pasta y conformar una hoja que sale de la misma al 23% de sequedad.

Primera prensa

Posee dos rodillos poseen Ø600mm de diámetro y su presión neumática aplicada es de 120kg/cm con doble fieltro. La pasta sale del proceso con 39% de sequedad.

Segunda prensa

Sus rodillos tienen Ø650 mm de diámetro. La presión hidráulica aplicada es de 180kg/cm con doble fieltro. La pasta sale del proceso con 48% de sequedad.

Secadores

Son 18 secadores que poseen Ø1500mm de diámetro. Aplican 6bar presión de vapor máxima. A la salida del proceso la pasta sale con una humedad del 5%.

Determinación de la evolución de las mercaderías

Tiempos de entrega y envió de las mercaderías

El tiempo promedio entre el pedido y la entrega de la caja es de 15 días, dependiendo de la cantidad solicitada.

La empresa contara con su propia flota de transportes para encargarse completamente de la distribución del producto terminado.

Tamaños y frecuencias de compras

Los pedidos se realizan frecuentemente y las demoras están sujetas principalmente al cumplimiento de los pagos; dado que los proveedores venden lo que ya tienen en stock, no hay demoras si los pagos salen en tiempo y forma.

Los proveedores habituales son recicladores que compran cartones a los recolectores; también hay proveedores que compran los residuos de otras empresas y los separan según su uso, por ejemplo a cadenas de supermercados, automotrices, etc.

Se suele comprar entre 500 y 700tn por semana y se los paga por su peso

Cuando llegan los fardos de cartón, se pesa el camión en el que llegan para saber cuánto pesa lo que están comprando y se les hace un control de humedad, si esta es mucha se los rechazan porque estarían comprando agua en vez de fibra.

Se almacenan a la intemperie ya que se mojen no es problema, porque se los esta comprando secos, si están mojados antes de comprarlos si es un problema porque pesan mas y estarías comprando menos cantidad de m2, por eso se les hace el control de humedad una vez que llegan a la planta.

Los m2 de la MP se calculan como un 15% de mas (115%) en relación a los m2 de cajas producidas

Lo ideal seria trabajar con un stock que te cubra una semana/10 días. El stock para diez días es el 10% de la producción

Evolución de la producción

Considerando un periodo de puesta en marcha de 3 meses, teniendo en cuenta los 15 dias de vacaciones y los 10 feriados obligatorios distribuidos en el año.

Se obtiene una producción anual promedio de: 48.000.000 m2 / 11,5 meses = 4.173.913,04 m2/mes

Mes	Ritmo de producción al inicio (%)	Ritmo de producción al final (%)	Producción   Promedio (%)	Producción mensual promedio (m2)	Producción  propuesta (m2)
1	0	15	7,5	4.173.913,04	313.043,48
2	15	60	37,5	4.173.913,04	1.565.217,39
3	60	100	80	4.173.913,04	3.339.130,43
TOTAL					5.217.391.3

Los restantes 9 meses se producirán

4.173.913,04 m2/mes

9 meses

37.478.260,87 m2

El volumen de producción en el año 1 será de:

Mes 1 a 3

Mes 4 a 11,5

TOTAL

5.217.391.3 m2

37.478.260,87 m2

40.695.652,17 m2

En los 4 años restantes la producción ya se encontrará en régimen y se producirá cada año 48.000.000 m2 de cartón corrugado.

Stock promedio de Producto Elaborado

En el estado en régimen se considera hacer entregas semanales, de forma que al final de la semana no queda stock de producto terminado:

• 52 semanas/año - 2 semanas/año (vacaciones) = 50 semanas/año
• 48.000.000 m2/año / 50 semanas/año = 960.000 m2/semana

Entonces se considera el stock promedio de producto elaborado como 480.000 m2/semana

Evolución de las ventas durante la vida útil del proyecto

Para producir 40.695.652,17 m2 en el año 1 se necesitan:

Determinación del Personal

Organigrama de toda la empresa

Organigrama

Descripción de los Puestos de Trabajo

Área de calidad: puestos:

• Gerente de calidad, que es el encargado de determinar el tipo de ensayos que se debe realizar sobre las distintas partes del proceso, así como determinar los controles sobre los efluentes, y verificar que se cumpla con la normativa vigente. Debe revisar periódicamente que el producto se encuentre dentro de los límites de calidad determinados. El gerente de calidad trabaja 8 horas por día, 5 días a la semana. El gerente de calidad debe tener la formación en química y física suficiente (por ejemplo, ser ingeniero químico) para poder determinar los ensayos adecuados a realizar, y debe conocer profundamente el producto.
• Operario de ensayos, los cuales son 2. Su tarea consiste en hacer los ensayos de calidad determinados por el gerente de manera regular, verificando el estado del producto, para así asegurar que se trabaje dentro de los límites establecidos. Trabajan 8 horas diarias, 5 días a la semana. Los turnos se distribuyen de manera tal que cada día al menos un operario haya estado, y que sus turnos no coincidan. Las calificaciones requeridas para este puesto son conocimientos en física y química suficiente para poder interpretar los resultados de manera correcta, y determinar las causas por las cuales pueden producirse los desvíos. Deben recibir capacitación en el uso de los aparatos de medición utilizados para los ensayos.

Área de producción:

• Es dirigida por el gerente de producción, quien supervisa que se trabaje de acuerdo al plan de producción estipulado, desarrolla e implementa las mejoras necesarias, revisa que el proceso se desarrolle en forma adecuada, y sirve como nexo entre las distintas áreas de la empresa, así como en las áreas de producción, las cuales son dos: papel y cartón. Trabaja 8 horas diarias, 6 días a la semana. El gerente debe tener competencias en la planificación y control de la producción, y ser de preferencia un ingeniero industrial o haber estudiado una carrera afín. También se necesita tener experiencia en la industria del papel y el cartón.

Papel: puestos:

• Supervisor de papel, quien está a cargo de todos los procesos de formación de papel. Sus tareas incluyen revisar que los procesos que van desde el pulper hasta el secado se desarrollen en forma correcta, que se cumpla con los volúmenes de producción requeridos y que el abastecimiento de materia prima e insumos sea el adecuado. A su vez es el encargado de corregir los problemas imprevistos que puedan aparecer en estos procesos. Trabaja un supervisor por turno, habiendo 3 supervisores que trabajan 6 días a la semana, 8 horas. El supervisor debe tener competencias en la planificación y control de la producción, y ser de preferencia un ingeniero industrial o haber estudiado una carrera afín. También se necesita tener experiencia en la industria del papel y el cartón.
• Operario de preparación de pasta, quien se encarga de todos los procesos entre el primero (preparación de la pasta), hasta el refinador. Son 3 operarios por turno, y trabajan en forma alternada; un día a la mañana, al siguiente a la tarde, el siguiente a la noche y luego un franco. Su principal tarea es mantener el flujo de fardos de cartón sobre el pulper constante, y también se encarga de verificar la cantidad de desperdicios no recuperables obtenidos en la depuración y refinado, para saber si el proceso marcha de forma adecuada. No se requiere tener experiencia previa ni conocimientos particulares para este puesto debido a que se brindará la capacitación necesaria.
• Operario de formación de papel, quien se encarga de los procesos de la caja de alimentación, depurador simple, mesa de formación y secado. Su principal tarea consiste en volver a enhebrar el papel en caso de que se corte en el proceso de secado, analizar el ancho del papel tanto en la mesa formadora como en el proceso de secado y corregir las máquinas en caso de desvíos. Deben controlar que el flujo de pasta y de agua sea la adecuada. Trabajan 5 operarios por turno, en forma alternada; un día a la mañana, al siguiente a la tarde, el siguiente a la noche y luego un franco. No se requiere tener experiencia previa ni conocimientos particulares para este puesto debido a que se brindará la capacitación necesaria.

Cartón: puestos:

• Supervisor de cartón,quien se encarga de controlar los siguientes procesos: preparación de cartón corrugado, corrugadora, impresión y plegado, embalaje y stockeo. Su trabajo consiste en asegurar que se desarrollen en forma correcta, que se cumpla con los volúmenes de producción requeridos y que el abastecimiento de materia prima e insumos sea el adecuado. A su vez es el encargado de corregir los problemas imprevistos que puedan aparecer en estos procesos. Trabaja un supervisor por turno, habiendo 3 supervisores que trabajan 6 días a la semana, 8 horas. El supervisor debe tener competencias en la planificación y control de la producción, y ser de preferencia un ingeniero industrial o haber estudiado una carrera afín. También se necesita tener experiencia en la industria del papel y el cartón.
• Operario de corrugado, quien tiene como tarea abastecer a la máquina que prepara el cartón corrugado, así como a la corrugadora. También se encarga de restablecer la continuidad de la corrugadora en caso de que una hoja de cartón se rompa. Trabajan 3 operarios por turno en forma alternada. No se requiere tener experiencia previa ni conocimientos particulares para este puesto debido a que se brindará la capacitación necesaria.
• Operario de impresión y empaquetado, tiene como tarea abastecer a las impresoras de las planchas de cartón corrugado, recibir las cajas impresas y embalarlas. También tienen que recargar las impresoras con tinta. Trabajan 3 operarios por turno en forma alternada. No se requiere tener experiencia previa ni conocimientos particulares para este puesto debido a que se brindará la capacitación necesaria.
• Conductor de clark, tiene como tarea transportar en un clark las bobinas de papel desde el área de papel hasta los depósitos, desde allí hasta el área de cartón (corrugadora), y finalmente desde las impresoras hasta el depósito de producto terminada. Trabaja un operador por turno en forma alternada. Para este puesto se requiere tener un certificado habilitante para conducir el clark.

Área de ventas y transporte: puestos:

• Gerente de ventas y transporte: tiene como tareas revisar el plan de ventas, buscar y negociar tratos con nuevos clientes, evaluar el estado de las ventas, verificar la capacidad de entrega de la empresa, coordinar con el área de producción que se pueda cumplir con las ventas realizadas, coordinar las entregas a los clientes. Trabaja 8 horas al día, 6 días a la semana. Para este puesto es preferente contar con una carrera de marketing, administración de empresas o afines.
• Vendedor: sus tareas son buscar y captar nuevos clientes para la empresa, ya sea de producto terminado (cajas de cartón) como de subproducto (bobinas de papel defectuosas con valor comercial). También tienen como tarea responder ante los clientes. Hay 2 vendedores, y trabajan 8 horas al día, 5 días a la semana. No se requiere una carrera para este puesto, pero es preferente contar con experiencia en ventas
• Conductor: Se encarga de manejar los camiones para transportar el producto terminado a los clientes. Hay 3 conductores, y sus turnos varían de acuerdo a la lejanía del cliente. Se requiere una licencia de conducir profesional para este puesto.

Área administrativa: puestos:

• Gerente administrativo: se encarga de verificar que se cumplan con los lineamientos administrativos necesarios, incluyendo la gestión de pagos, cobranzas, situación contable, entre otros. Trabaja 8 horas al día, 5 días a la semana. Para este puesto es preferente contar con una carrera de administración de empresas, contabilidad o afines.
• Personal administrativo: Se encargan de organizar la gestión de pagos y cobranzas, atención al consumidor, pago de impuestos, entre otras tareas administrativas. Son 6 empleados, que trabajan 8 horas al día, 5 días a la semana. No se requiere una carrera para este puesto, pero es preferente tener una carrera en contabilidad o afines.

Área de compras y recepción de materia prima: puestos:

• Encargado de compras: su tarea consiste en realizar las compras de materia prima e insumos a los proveedores, pedirle la información al área de producción acerca de la materia prima necesaria para cada día, pasa así asegurar que siempre haya el stock necesario, coordinar las fechas y horarios de entrega con los proveedores para distribuirlos de forma adecuada, y avisar del cronograma de entregas al encargado de la recepción de materia prima. Trabaja 8 horas al día, 5 días a la semana. No se requiere una carrera para ese puesto, pero es preferible tener experiencia en compras.
• Operador de clark: se encarga de recibir la materia prima, asegurarse de que lo que se recibe es correcto (peso y humedad), y transportar la materia prima a la playa de fardos. Su horario es variable, puesto que depende de como coordine con el encargado de compras, sin embargo trabaja un máximo de 48 horas semanales. Para este puesto se requiere tener un certificado habilitante para conducir el clark.

Limpieza: no colocamos a la limpieza como un área dentro del organigrama puesto que la tercerizaremos.

Listado de Equipos Auxiliares, Muebles y Útiles

Producción: los equipos auxiliares requeridos para esta área son:

• Clark
• 8 bombas, correspondientes a la preparación de pastas, pulper, tanque de depuración ciclónica, depurador simple (x2), refinador, caja de alimentación y mesa de formación
• Transformadores
• Escalera para acceder a las partes altas de las máquinas (x5)
• Tachos de basura grandes
• Cuadernos y material de escritura
• Matafuegos ABC x3
• EPP
• Equipo de ventilación industrial

Laboratorio: los equipos auxiliares requeridos para esta área son:

• Balanza Schopper
• Porosímetro

• Balanza de precisión
• Medidor de resistencia al estallido
• Medidor de aplastamiento
• Tacho de basura
• Mesa de trabajo
• Sillas x2
• Cuadernos y material de escritura
• Matafuegos ABC

Administración: los equipos auxiliares requeridos para esta área son:

• teléfonos fijos x10
• computadoras x10
• sillas x15
• escritorios x10
• Cuadernos y material de escritura
• Artículos de oficina
• Tacho de basura x10
• Cafetera
• Aire Acondicionado
• Impresora x2
• Matafuegos ABC

Transporte de PT: los equipos auxiliares requeridos para esta área son:

• Camiones x3

Recepción de materia prima: los equipos auxiliares requeridos para esta área son:

• Balanza para camiones
• Clark
• Medidor de humedad de cartones

Comedor: los equipos auxiliares requeridos para esta área son:

• Mesas x3
• Sillas x30
• Heladera
• Microondas x2
• Horno eléctrico
• Cafetera
• Aire Acondicionado
• Matafuegos ABC
• Dispenser de agua

Depósitos: los equipos auxiliares requeridos para esta área son:

• Estanterías metálicas x8
• Zorra hidraulica x3
• Matafuego ABC x4 (1 para cada deposito)

Recepción: los equipos auxiliares requeridos para esta área son:

• Escritorio
• Silla
• Sillones x3
• Mesa ratona x2
• Computadora
• Telefono fijo
• Matafuegos ABC

Vestuario: los equipos auxiliares requeridos para esta área son:

• Lockers x20
• Mingitorios x4
• Inodoros x4
• Matafuegos ABC

Seguridad: los equipos auxiliares requeridos para esta área son:

• Escritorio
• Telefono fijo
• Computadora
• Matafuego ABC

Anteproyecto de Planta

Plano de planta

Plano de planta

Plano de planta con recorrido de los materiales

Plano de planta con recorrido
