 Determinación de la Localización

1.1 Matriz de Localizacion

Factores LF Ciudadela San Martin Avellaneda
Cercanía con proveedores 8 6 48 7 56 1 8
Cercanía con clientes 7 7 49 8 56 4 28
Transporte público 8 8 64 9 72 7 56
Impuestos 6 7 42 7 42 5 30
Disponibilidad de terreno 9 8 72 8 72 7 63
Costo del terreno 9 7 63 8 72 7 63
Servicios 8 8 64 8 64 5 40
Mano de obra 6 7 42 8 48 6 36
TOTAL 444 482 324

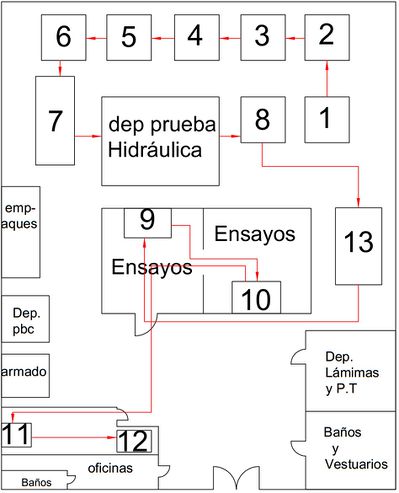

Luego de realizar la Matriz de Locación decidimos establecer la planta en San Martín.

2 Definición Técnica del Producto

2.1 Planos

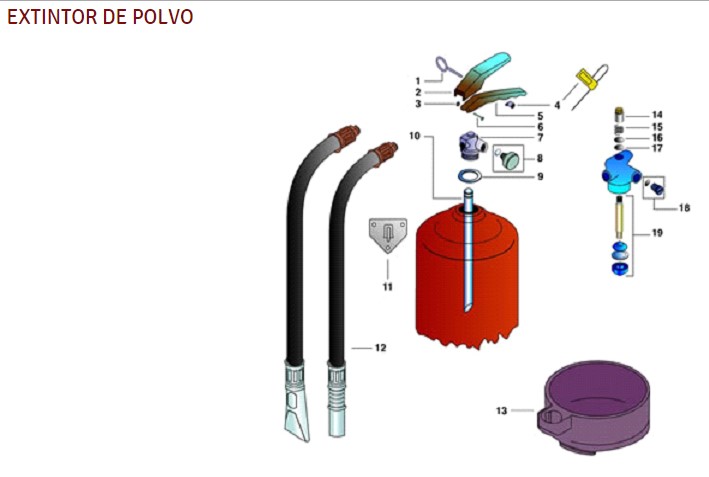

2.2 Dibujos

Denominación Denominación
1 Anilla Seguridad 11 Soporte pared
2 Maneta móvil 12 Manguera
3 Grupilla 13 Base
4 Precinto 14 Arandela Superior
5 Maneta Fija 15 Muelle Válvula
6 Remache Semitubular 16 Arandela Inferior
7 Válvula 17 Junta tórica válvula
8 Manómetro latón con junta 18 Toma de presión
9 Junta Hytrel 19 Vástago
10 Tubo sonda

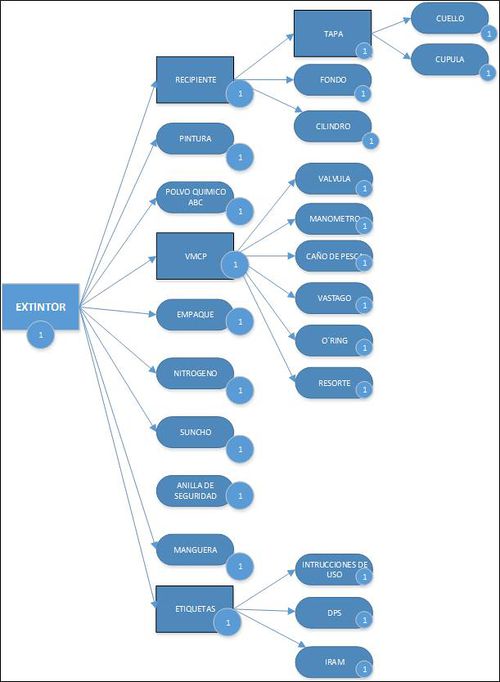

2.3 Listado de Materiales

  • láminas de acero
  • polvo químico ABC
  • nitrógeno
  • válvula
  • manija
  • manómetro
  • sunchos
  • cuello roscado
  • manguera
  • alambre (para el seguro)
  • sellador
  • pintura

2.4 Especificaciones Técnicas

-Extintor de 5kg:

  • Largo total con válvula: 460 mm
  • Largo con cuello: 415 mm
  • Largo sin cuello: 400 mm
  • Diámetro: 151 mm
  • Espesor del cilindro: 1.6 mm
  • Espesor de la cúpula: 1.6 mm
  • Peso cargado: 9.22 kg
  • Material del recipiente: acero
  • Material de la válvula: latón
  • Presión de trabajo: 1.4 Mpa
  • Diámetro salida válvula: 8.5 mm
  • Diámetro salida manguera: 7.5 mm

-Extintor de 1 kg:

  • Agente extintor: 1 Kg POLVO ABC
  • Agente propulsor: N2
  • Altura máxima: 353 mm
  • Diámetro: 80 mm
  • Peso cargado: 2.15 kg
  • Temperatura de utilización: -20°C/60°C
  • Presión de trabajo: 23 bar
  • Ensayo dieléctrico: 35Kv
  • Alcance: 2-3 metros
  • Tiempo de descarga: 10 segundos

2.5 Normas Aplicables

Todos los matafuegos y equipos contra incendios que se fabriquen, instalen, reparen, recarguen y/o se comercialicen en la Capital Federal y los que procedan de otras jurisdicciones, deberán ser aprobados por el Organismo Municipal competente. Además, deberán cumplir con las normas IRAM durante todos los procesos y/o con las normas que pueda establecer el Organismo Oficial competente. Comprometer nuestros procesos y productos en el marco de un sistema de gestión en conformidad con la norma ISO 9001 e ISO/TS 16949 y marco regulatorio que le apliquen a nuestros productos. También contar con la ISO 14001 (Normativa medio-ambiente) y OHSAS 18001 (Normativa de seguridad y salud ocupacional).

2.6 Características Condición del Producto

  • Pieza visualmente correcta
  • Ausencia de contaminantes externos
  • Asegurar que el extintor no tenga roturas ni pérdidas
  • Que el extintor tenga el precinto de seguridad y las etiquetas con las normas requeridas
  • Eliminación de defectos de soldadura; rebabas, extensión de material, tanto del cuerpo del cilindro como de las dos terminales de la costura de soldadura (zona de tapa y zona de cuello)

2.7 Plan de Ensayos

Productos ensayados en Prueba Hidráulica.

Los ensayos de prueba hidráulica se le efectúan al 100 % de los recipientes para extintores en sus diferentes capacidades, a una presión 2,5 veces mas que su presión de trabajo.

Ensayos de funcionamiento:

Se realizan por muestreo a extintores de todos los tipos y capacidades, controlando:

1) Tiempo de descarga.

2) Rendimiento mínimo y máximo del agente extintor.

3) Comportamiento de descarga en funcionamiento intermitente.

4) Ensayos de extinción para la determinación del potencial extintor. Para los extintores cargados con polvo químico seco, los ensayos re realizan para baja

temperatura, alta temperatura y temperatura ambiente.

Listado de equipos para la producción y procesamiento de extintores:

  • Sector Laboratorio.

1) Durómetro.

2) Balanza digital para el peso de polvo para dispositivo puffer.

3) Horno de Secado.

4) Dispositivo ultra sonido.

5) Dispositivo niebla salina.

6) Freezer.

7) Dispositivo para ensayo de polvos químicos (puffer).

8) Cabina de Pintura

9) Horno de terminación

  • Sector Prueba Hidráulica.

1) Dispositivo de Pruebas Hidráulicas.

2) Jaula de protección para operador.

3) Tablas con valores de compresibilidad.

  • Sector Armado de Válvulas.

1) Morsa manual.

  • Sector corte y plagado de chapas.

1) Guillotina.

2) Cilindradora.

3) Prensa Hidráulica

  • Sector de soldadura.

1) Equipos de soldadura tipo MIG-MAG.

2) Equipo de soldadura eléctrica.

3) Dispositivo para soldadura longitudinal.

4) Dispositivo para soldadura de fondos.

5) Dispositivos para soldadura de tapas.

6) Dispositivos para soldadura de cuellos.

  • Sector Herrería

1) Maquina sensitiva para corte de caño.

2) Agujereadora.

3) Dispositivo para colocar fondos (manual).

4) Amoladora manual.

5) Morsas manuales.

6) Amoladora fija.

7) Compresor de aire.

8) Herramientas varias. Sector Rebaje de tapas y/o tachos.

  • Sector Rebaje de tapas y/o tachos.

1) Bombito con motor de 1,5 Hp.

2) Dispositivos para el rebaje de cada tapa de acuerdo a la capacidad de los extintores.

  • Sector polvos químicos.

1) Dispositivo para carga de extintores con bomba de vacio.

2) Balanza digital.

3) Descargadora.

4) Extractor.

5) Dispositivo para carga de extintores manuales y/o rodantes

.

  • Sector Expedición.

1) Presurizador para extintores de 1 Kg. Compactos y standards.

2) Presurizador universal para extintores manuales.

3) Dispositivo para presurizar equipos rodantes.

4) Dispositivo para control de perdidas.

  • Sector Depósito

1) Lugar destinado al estibado de los equipos dividiéndo lo de acuerdo a su capacidad y tipo de agente extintor.

Descripción del ensayo de prueba hidráulica.

  • Se llenan de agua todos los extintores.
  • Se colocan uno por vez en el dispositivo de prueba hidráulica.
  • Se procede a dar una presión de 2,5 veces la presión de trabajo.
  • Se verifica terminación de soldadura en tapa, fondo, cuello y longitudinal.
  • Se agotan de agua a los mismos.
  • Se envía luego a tratamiento de superficies.

2.8 Acondicionamiento del Producto

La fabrica cuenta con un dispositivo que permite el ensamblado por medio de un pistón de carrera de los diferentes dispositivos conforme a los tamaños estándar. Una vez concluida esta etapa se procede a efectuar las soldaduras de cierre con el cilindro; logrando de esta manera la hermeticidad del producto.

Una vez que el extintor se prueba para controlar perdidas; se coloca placa características, soporte de manguera, precinto y traba y se embala en caja de cartón individual para enviarlo al sector depósito. Luego se colocan en pallets por lote.

Política de calidad: La adopción de un sistema de gestión de calidad, es una decisión estratégica de la dirección de Extin Fire, que, consciente de la importancia de gestionar sus procesos de manera eficiente y responsable, asume un firme compromiso, e impulsa a que el mismo sea entendido y aplicado en todos los ámbitos de la organización, asimismo, comprometer nuestros procesos y productos en el marco de un sistema de gestión en conformidad con la norma ISO 9001 e ISO/TS 16949 y marco regulatorio que le apliquen a nuestros productos.

2.9 Procedimiento de control y recepción de Materia Prima

1)CHAPA: El procedimiento para controlar la chapa que ingresa para la producción es la siguiente, se controla el 10% de lo recibido en planta teniendo en cuenta las

medidas estándares solicitadas. Se verifica ancho y largo de las mismas al igual q ue el espesor. Si las medidas y/o espesores no son las correctas se rechaza el lote automáticamente.

2) CUELLOS: Se controla el 10% de lo recibido. La inspección visual es que no se encuentren abollados u oxidados. El otro control es el de rosca con un macho M3O para verificar que la válvula rosque correctamente. Si de ese 10% se encuentra anomalía se le devuelve al proveedor para el chequeo correspondiente.

3) MANOMETROS: Se controla el 10% al azar de lo recibido. Inspección visual del bordón y pintura interna del producto y se controla con el patrón de rosca según medida para que ingrese bien en la válvula.

4) MANGUERAS: Se controla el 10% al azar de lo recibido. Inspección visual que no contenga rajaduras o fisuras. Y se verifica con patrón determinado que la mism a no se encuentre tapada o alguna rebaba plástica que obstruya la salida. Control de rosca de ingreso a válvula.

5) POLVO QUIMICO: Se realiza de cada tonelada recibida un ensayo de puffer. Inspección visual de grumos y color del mismo.

6) VALVULAS: Se controla al azar el 10% de lo recibido verificando, las roscas de cuello ingreso manguera y manómetro. Inspección visual de asientos de vástagos o ́rings y pintura de las manijas.

7) PIEZAS MATRICERA: Se controla el 10% al azar de lo ingresado. Se verifica el diámetro de cada pieza y visualmente que no se encuentren oxidadas.

8) CAÑOS DE PESCA: Los caños de pesca tienen 2 controles. El primero es el diámetro del caño recibido de acuerdo a medidas a fabricar. El mismo se produce en fábrica y se corta con medidas patrones correspondientes a las medidas a fabricar.

9) PINTURA ELECTROESTATICA: Se compra una vez por año este producto para todo el año y se controla cada vez que se abre una caja se pinta un corte de chapa y se lo deja en niebla salina durante 10 días

3 Definición del Proceso de Producción

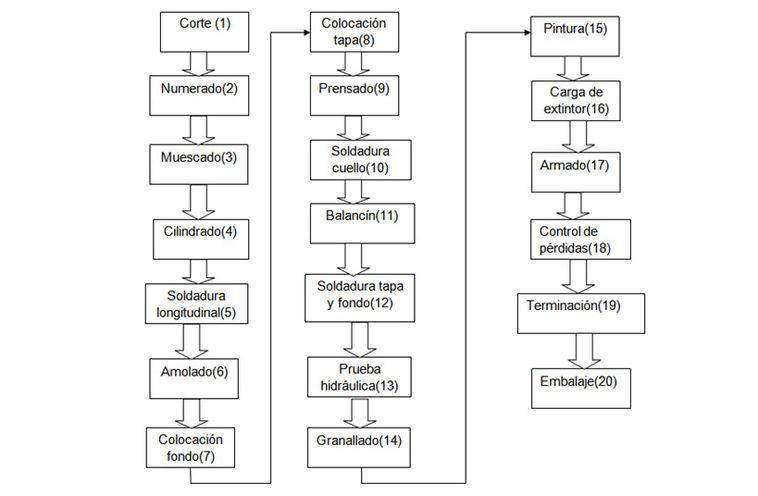

3.1 Diagrama de Flujo de Fabricación y Control. Cursogramas Gráficos ó Analíticos del Proceso

3.2 Listados de Medios de Fabricación y Control

Descripción del proceso de fabricación de extintores de 1 Kg.

  • Ingreso de la materia prima: se verifica el estado de la misma. Que esta no posea agujeros y/o este abollada.
  • Se procede al corte de la tira de caño, de acuerdo a la medida del exterior.
  • Una vez cortados se realiza la soldadura de tapa y fondo.
  • Se realiza ensayo de prueba hidráulica para verificar perdidas.
  • Se realiza ensayo de rotura a varios extintores, a los efectos de tener enconocimiento a cuanto es su rotura.
  • Se realiza tratamiento de superficies (desengrasando del tubo soldado).
  • Se procede a pintarlo con pintura en polvo.
  • En sector polvo se carga con maquina de vacio, mediante el control de balanza digital.
  • Se coloca válvula con caño de pesca y manómetro.
  • Se presuriza a presión de 1.4 Mpa
  • Se prueba en dispositivo destinado a ello para controlar perdidas.
  • Se coloca placa de características, precinto de seguridad, soporte abrazadera y se lo envuelve para destinar a deposito.

Descripción del proceso de fabricación de extintores de 5 Kg.

  • Al ingreso de materia prima, se procede a la inspección visual de esta, realizando controles dimensionales y de dureza para verificar su calidad
  • Luego ingresa al sector de corte de chapa, cortándola de acuerdo al desarrollo de cada capacidad de extintor.
  • Una vez cortadas la chapa se procede al marcado de la misma, colocándole su año de fabricación y numero de extintor.
  • Posterior a esto se envía al exterior al área de cilindrado.
  • Después ingresa al área de soldadura, donde este pasa primero por el dispositivo de soldadura longitudinal.
  • Luego se sacan rebabas de la soldadura con la amoladora manual.
  • Se procede a colocar el fondo con el dispositivo destinado para tal fin.
  • Se suelda a la tapa del extintor el cuello correspondiente, que es donde se roscara la válvula.
  • Se sueldan fondo y tapa en dispositivo destinado.
  • Se realizan los ensayos de prueba hidráulica a todos los equipos soldados, a los efectos de verificar perdidas.
  • Se eligen al azar varios equipos destinados a la rotura de los mismos.
  • Se envían a tratamiento de superficies.
  • Se procede a pintarlo con pintura en polvo color Rojo bermellón.
  • Se carga con maquina de vacio y mediante el control por balanza electrónica.
  • Se coloca válvula.
  • Se presuriza y este es probado en dispositivo de control de perdidas.
  • Se coloca placa características, soporte de manguera, precinto y traba y se embala en caja individual para enviarlo al sector depósito.
3.3 Calificación y Formación de los Operadores

Formación:

  • Estudios: Nivel secundario completo
  • Edad: 18 en adelante
  • Sexo: indistinto
  • Capacitaciones una vez contratado
  • Curso de las distintas máquinas utilizadas en el proceso para que tengan conocimiento de las mismas
  • Explicación de los materiales a utilizar
3.4 Sistemas de Mantenimiento

Controles de calidad y soldadura: La empresa cuenta con inspecciones regulares del ente certificador IRAM., regularmente la empresa realizara ensayos donde se verifique la performance de la soldadura y conformación del recipiente. La empresa cuenta con estándares que garantizan la performance y la calidad del producto. La técnica de verificación de IRAM establece la conformidad de un lote donde en un ensayo llamado prueba hidráulica el recipiente no resulta dañado en sus costuras de soldadura llegando a los 70 Kg de presión. A su vez un recipiente es ensayado para destrucción y no debe romper por costuras de soldadura y debe romperse en el recipiende de forma

longitudinal como lo indica la imagen.

Registros: Con una periodicidad diaria la empresa garantizara la inspección del 100% de los productos en la etapa de soldadura mediante la generación de R-44 Control de Soldadura. En dicha planilla de control de calidad quedara asentado un control PASA/ NOPASA sobre todos los aspectos asociados al proceso.

Máquina Tipo de mantenimiento Frecuencia
Granalladora Preventivo Se le recambian, los 8 alabes, y las chapas laterales de lubricacion de rulemanes y de filtros

Correctivo Solo en caso que aplique chapas laterales

40 días

5 meses

Balancin 60tn/18tn

Preventivo Limpieza y engrase lubricación

Correctivo Cambio de lubricante en caso de perdida

semanal

N/A

Maquina para Redondeos

Preventivo Limpieza de aceites, de restos de lubricación

Correctivo

diario

N/A

Agujereadora de Banco

Preventivo Limpieza

Correctivo

semanal

N/A

Cortadora de caños

Preventivo Limpieza de aceites, de restos de lubricación

Correctivo Se le cambia el disco cada 6 meses, se cambia el diafragma de agua soluble

semanal

6 meses

Compresor

Preventivo Control de fluidos y vaciado de humedad en tanque

Correctivo En caso de rotura se envía a reparación externa.

semanal

N/A

Guillotina

Preventivo Un técnico externo retira las cuchillas y se las lleva a afilar y rectificar

Correctivo Cambio/reposición de piezas mecánicas

2 años

N/A

Torno

Preventivo Limpieza, lubricación y aplicación de grasa

Correctivo Cambio de la matriz

semanal

N/A

Cinlindradora

Preventivo Limpieza y engrase

Correctivo

semanal

N/A

Soldadoras

Preventivo Inspección de rulemanes y limpieza diaria

Correctivo Se cambia la funda por adentro que va de la torcha y las procelanas

1 año

2 años

Prensa

(250 Tn)

Preventivo

Correctivo

Trasvasadora de Polvo

Preventivo

Correctivo

Cabina de Pintura

Preventivo

Correctivo

Horno

Preventivo

Correctivo

Bombito

Preventivo

Correctivo

Dispositivos de Soldadura

Preventivo

Correctivo

3.5 Armado y soldadura

1-Corte y marcación: La etapa de soldadura se inicia con el ingreso de corte correspondiente de chapa a la marcadora, este equipo se utiliza de forma manual realizando las marcaciones, necesarias en el productos para el ingreso a la cilindradora.

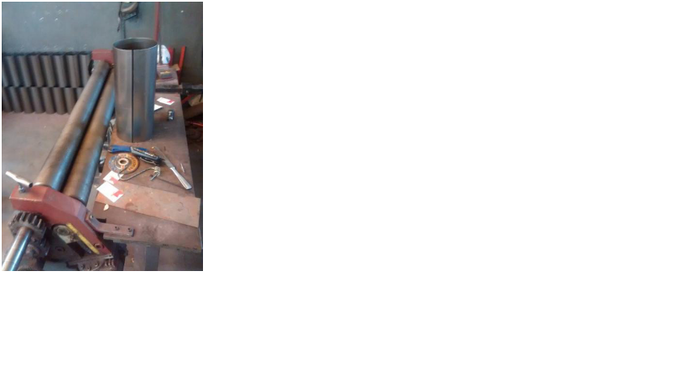

2- Cilindradora: Se procede a colocar el corte de chapa en forma transversal entre los dos rodillos que componen la cilindradora, a fin de lograr un cilindro apto para realizar el cierre, mediante soldadura longitudinal.

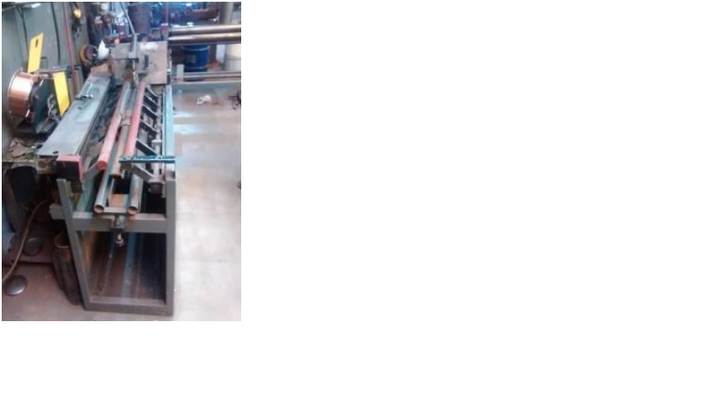

3-Soldadura Longitudinal: Con la utilización de la soldadora MIG, se procede a la soldadura longitudinal del recipiente curvado de manera de sellar herméticamente la costura del cilindro o cuerpo del matafuego una vez terminado el producto.

4- Pulido y eliminación de rebabas: Mediante la utilización de una maquinaria amoladora y un disco de corte de abrasión, se procede a la eliminación de defectos de soldadura, rebabas, extensión de material, tanto del cuerpo del cilindro como de las dos terminales de la costura de soldadura (zona de tapa y zona de cuello).

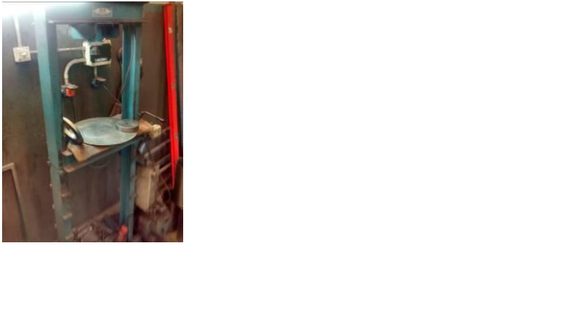

5- Tapado: Mediante una prensa hidráulica de operación manual, se procede a la colocación del cilindro recientemente preformado, y el uso de un disco de prensa; se logra el tapado del recipiente. Puede o no acompañar la operación el uso de un herramental martillo/masa de modo de lograr un tapado eficiente dentro del recipiente.

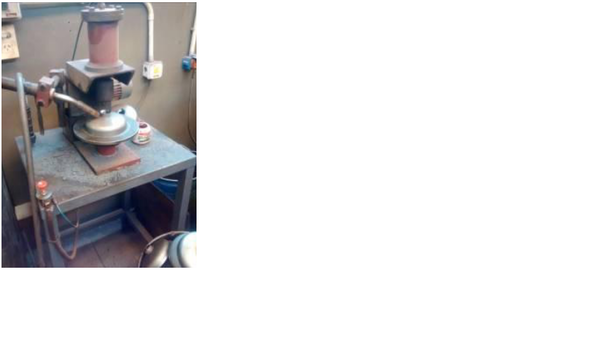

6- Soldadura de Cuello: Una vez obtenido el cuerpo del recipiente con la tapa, se procede a la soldadura del cuello mediante el uso de soldadura TAMIG 2N.

7- Colocación y generación de borde de encastre del cilindro: En esta etapa del proceso la fábrica cuenta con un dispositivo para realizar dicha etapa del proceso.

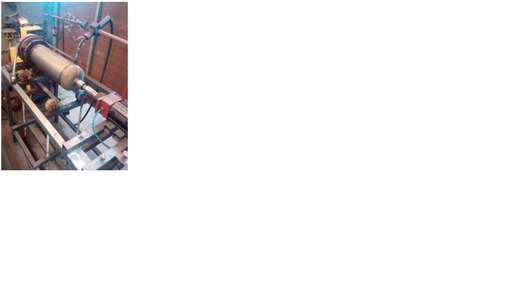

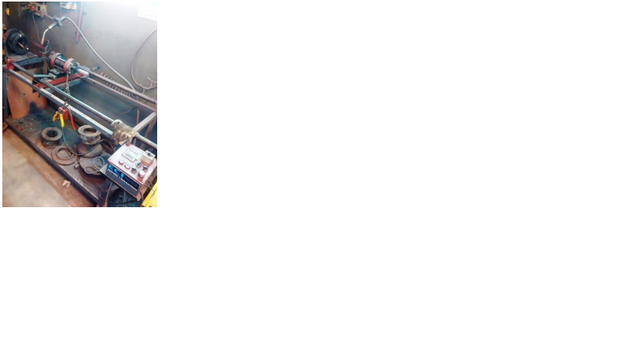

8- Ensamblado y Soldadura Final: La fabrica cuenta con un dispositivo que permite el ensamblado por medio de un pistón de carrera de los diferentes dispositivos conforme a los tama ños estándar. Una vez concluida esta etapa se procede a efectuar las soldaduras de cierre con el cilindro; logrando de esta manera la hermeticidad del producto.

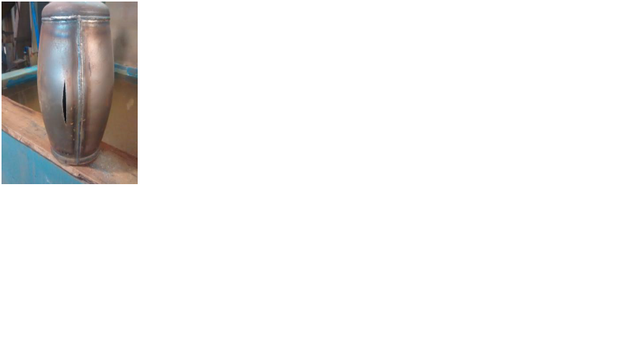

Controles de calidad y soldadura

Resultados: Conforme

4 Determinación de las Máquinas e Instalaciones

4.1 Especificaciones Técnicas de las Máquinas
  • Granalladora
Modelo Turbinas Medidas en planta Potencia instalada Tipo de carga
G-80 2 2000x1500x1800 mm 16 HP continua

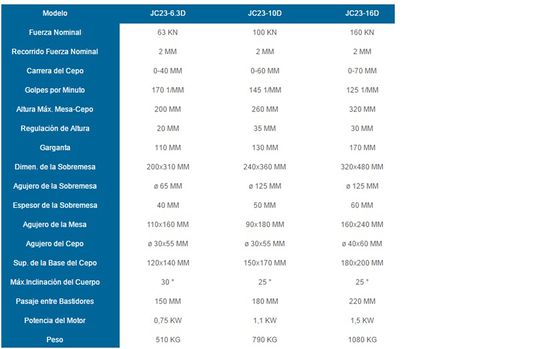

  • Balancín

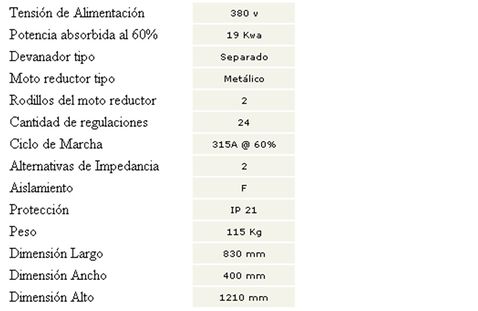

  • Soldadoras MIG

  • Cilindradora
Modelo Longitud útil de trabajo Espesor máximo a doblar Diámetros de los rodillos Peso aproximado
Cyr 1050 mm 1 mm 60 mm 120 kilos

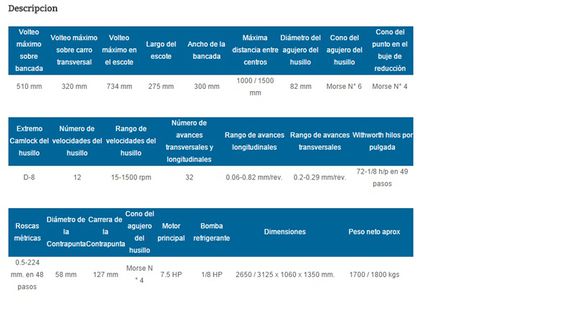

  • Torno

  • Bombito
Distancia entre Eje Capacidad Útil de Trabajo Máximo Espesor Admitido en Chapa Dulce
Relación de Transmisión


Peso Aproximado
67 mm 450 mm 1,5 mm 0,46 67 KGS

Agujereadora de Banco

Capacidad máx. de Perforado Distancia Husillo - Columna
Velocidad del Husillo


Distancia Mandril - Mesa Distancia Mandril - Base Diámetro de Columna Diámetro de Cremallera
16 - 22 mm 230 mm
325-640/995-1375 rpm
350 mm
550 mm


80 mm 50 mm
Carrera del Husillo Superficie Útil Mesa Superficie Útil Base Dimensión Total Base Altura Total Peso Total Modelo B 22 Potencia del Motor
90 mm 230 x 230 mm 230 x 230 mm
550 x 300 mm


950 mm 73 KG 0,75 CV
  • Máquina de prueba hidráulica
Altura (mm) Profundidad (mm) Ancho (mm) Peso (kg) Alimentación eléctrica Opcional Comandos Potencia
1300 1300 1600 95 220 V 380v/3/50 HZ 24 V 3 HP
Tiempos aproximados de llenado y presurizado

Tiempo aproximado de vaciado


Tiempo de Ciclo Completo de Prueba

15 mts: 40” 21/2”: 25 mts: 50” – 60 4’ – 5’
20 mts: 50”
25 mts: 60”
  • Cizalladora
  1. Longitud de corte: 3030mm
  2. Control de tope CNC.
  3. Display digital.
  4. Recorrido del tope: 700mm.
  5. Precisión y repetivilidad del posicionamiento de +/- 0,1mm.
  6. Cuchilla inferior y superior de 4 filos. Apta para Acero e Inoxidable.
  7. Cuello de cisne para cortes de mayor longitud: 173mm.
  8. Zona de corte iluminada con leds.
  9. Fina zona de marcaje para el corte manual.
  10. Golpes por minuto: 12 Golpes. ( Toda la longitud )
  11. Pisadores hidráulicos de doble efecto independientes: 15 unidades.
  12. Brazo de escuadreo de 1000mm milimetrado.
  13. Dos brazos de apoyo de 1000mm milimetrados.
  14. Inclinación de corte fija: 1,75º
  15. Accionamiento con pedal de seguridad y paro de emergencia.
  16. Apertura trasera con dispositivo optoelectrónico de seguridad.
  17. Potencia de motor: 9,2 KW/ 12 CV
  18. Tensión 3 fases: 400 V.
  19. Bomba hidráulica: 22 litros.
  20. Capacidad del depósito: 96 litros
  21. Capacidad de corte: 6mm en Acero (450N/mm2) y 4mm en Inoxidable(700N/mm2)
Equipo Cantidad
Granalladora 1
Balancin 2
Maquina para Redondeos 1
Agujereadora de Banco 3
Cortadora de caños 1
Compresor 3
Guillotina 1
Torno 1
Cinlindradora 1
Soldadoras 5
Prensa

(250 Tn)

1
Trasvasadora de Polvo 1
Cabina de Pintura 1
Horno 1
Bombito 1
Dispositivos de Soldadura 5
4.2 Consumos de Energía, Agua y Otros Servicios.

El consumo de energía es aproximadamente de 1537 kWatt por bimestre.

El consumo diario por persona para nuestra planta es de 200 Litros/día, ya que la jornada laboral es de 8 horas. Teniendo en cuenta que son 10 empleados y se trabaja de lunes a sabado, se estima el consumo en 2000 Litros/día y por mes se consumirán aproximadamente 44.000 Litros. La tarifa medida se estima en $12 cada 1000 litros. El gasto en agua será de aproximadamente $528 por mes.

4.3 Ejercicios 1 a 5 de la Guía de Trabajos Prácticos

5 Determinación de la Evolución de las Mercaderías

5.1 Tiempos de Entrega y Envío de las Mercaderías

Si el pedido es menor a 1000 unidades el tiempo de entrega es de 2 semanas aproximadamente. En cambio, si es mayor a 1000 unidades el tiempo estimado es de 1 mes como mucho. El envío de las mercaderías depende de la cercanía del cliente.

La empresa contará con un stock de seguridad para compras pequeñas. Las entregas de las mismas serán en menos de 1 semana. Desde que se efectúa la orden de compra, el tiempo serán los días que faltan para el de entrega.

El sistema de entrega corre por nuestra cuenta a través de camiones propios. Para las compras realizadas desde el interior del país se enviarán a través una de empresa de transporte, el gasto del envío nos hacemos cargo nosotros.

5.2 Tamaños y frecuencias de compras

Se hace una primera compra de la materia prima necesaria para los meses de puesta en marcha y luego se efectuarán compras mensuales de las cantidades necesarias.

5.3 Ejercicios 6 a 11 de la Guía

6 Determinación del Personal

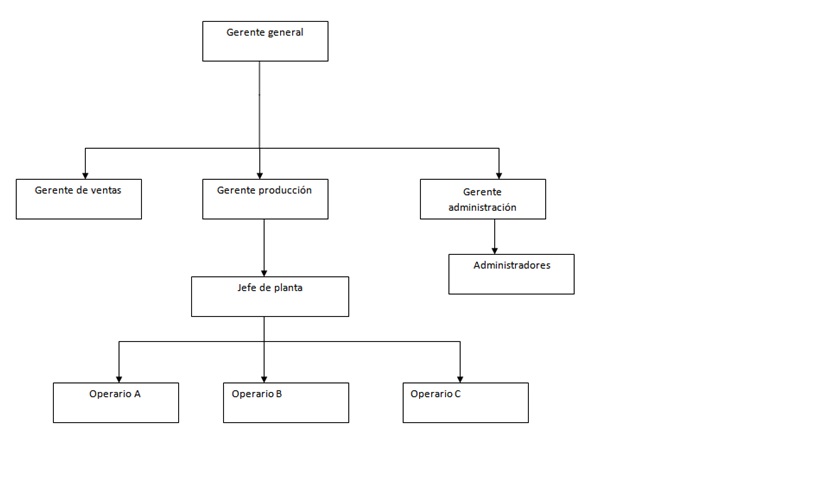

6.1 Organigrama de Toda la Empresa

6.2 Descripción de Puestos de Trabajo
  • Gerente general

Deberá representar a la sociedad frente a terceros y coordinar todos los recursos a través del proceso de planeamiento, organización dirección y control a fin de lograr objetivos establecidos.

Requisito:

  • Licenciado en administración/ingeniero industrial
  • Gerente de administración

Será el responsable máximo de las áreas de finanzas, administración y contabilidad de la empresa. Se encargará de elaborar la información económica que precisa la Dirección General para establecer las estrategias de la empresa.

Requisito:

  • Licenciado en administración/ Contador
  • Gerente de ventas

Es el encargado de coordinar y aumentar el porcentaje de ventas en función del plan estratégico organizacional.

Requsito:

  • Licenciado en administración o licenciado en mercadeo y publicidad
  • Gerente de producción

El objetivo de un gerente de producción es elaborar un producto de calidad oportunamente y a menor costo posible, con una inversión mínima de capital y con un máximo de satisfacción de sus empleados.

Requisito:

  • Ingeniero Industrial/en procesos.
Administradores

Serán necesarios como apoyo al gerente administrativo.

Requisitos:

  • Estudiante licenciatura en administración/ contador.
  • Experiencia en área de finanzas y contabilidad
Jefe de planta

Será el encargado de cada una de las producciones, tendrá a su cargo todo lo relacionado con personal, estará atento a cumplir con los pedidos y asumirá los pedidos extra a los acordados.

Requisito:

  • Ingeniero industrial

7 Equipos Auxiliares, Muebles y Útiles

Sector: Oficina de Ventas y de Administración:

  • Computadoras: 2
  • Sillas ergonómicas: 2
  • Escritorios: 2

Sector: Oficina de Producción

  • Computadora: 1
  • Silla Ergonómica: 1
  • Escritorio: 1

Sector: Oficina de gerente

Materiales:

  • Silla Ergonómica: 1
  • Computadora: 1
  • Escritorio: 1
  • Sillón estándar: 1
  • Mesa de reuniones: 1
  • Sillas: 6
  • Aire acondicionado
  • Cafetera Nespresso: 1
  • Dispenser de agua: 1

Sector: Recepción

Materiales:

  • Mesa: 1
  • Silla Ergonómica: 1
  • Dispenser de agua: 1
  • Computadora: 1
  • Aire acondicionado

8 Anteproyecto de Planta.

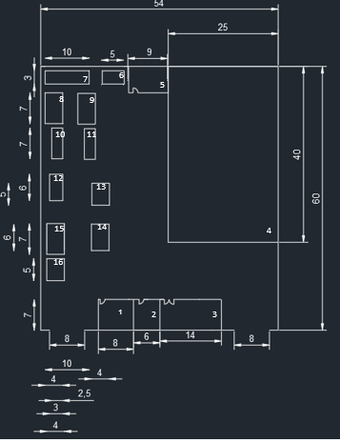

8.1 Plano de Planta

8.2 Plano Recorrido de Materiales

1- Cortadora

2- Balancín

3- Numeradora

4- Cilindrado

5- Soldadura longitudinal

6- Prensa

7- Soldadora

8- Máquina de prueba hidráulica

9- Horno para ensayar

10- Máquina de ensayos contra corrosión

11- Horno pintura

12- Máquina pintura a fuego

13- Granalladora

9. Cronograma de ejecución
